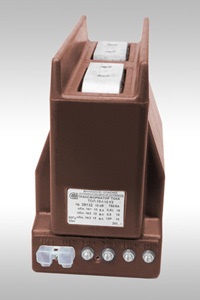

Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор изготавливается в климатическом исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.
Трансформатор комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки (образец пломбировки).
Трансформатор ТОЛ-10-IM-2 может комплектоваться опроной плитой. Габаритные размеры плиты см. здесь.
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

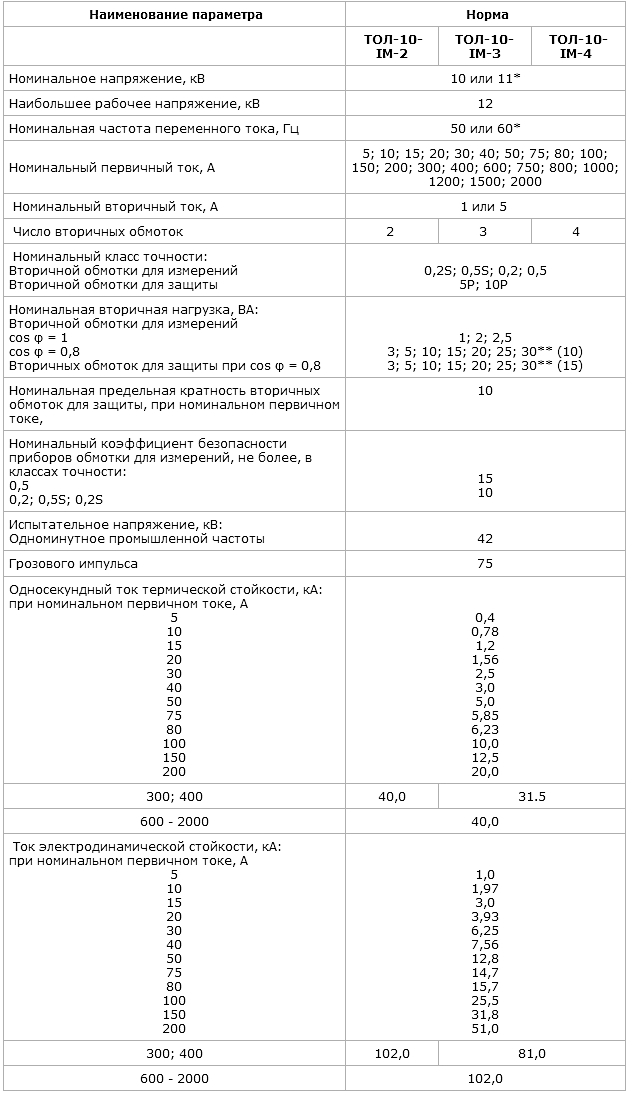

Таблица 1. Технические характеристики
Примечания:
1. возможно изготовление трансформаторов с параметрами отличающимися от номинальных.
2. *-в соответствии с заказом

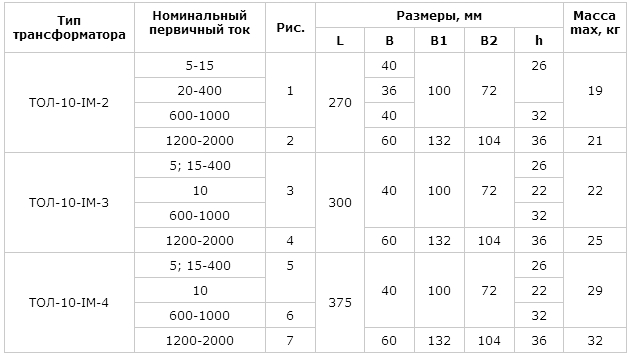

Таблица 2. Габаритные размеры

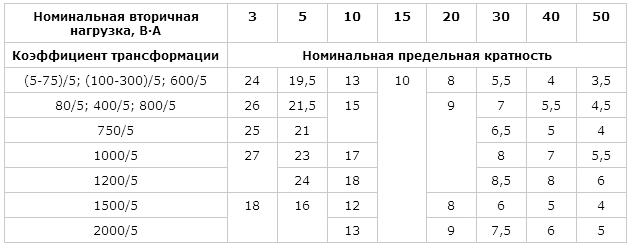

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10-IМ

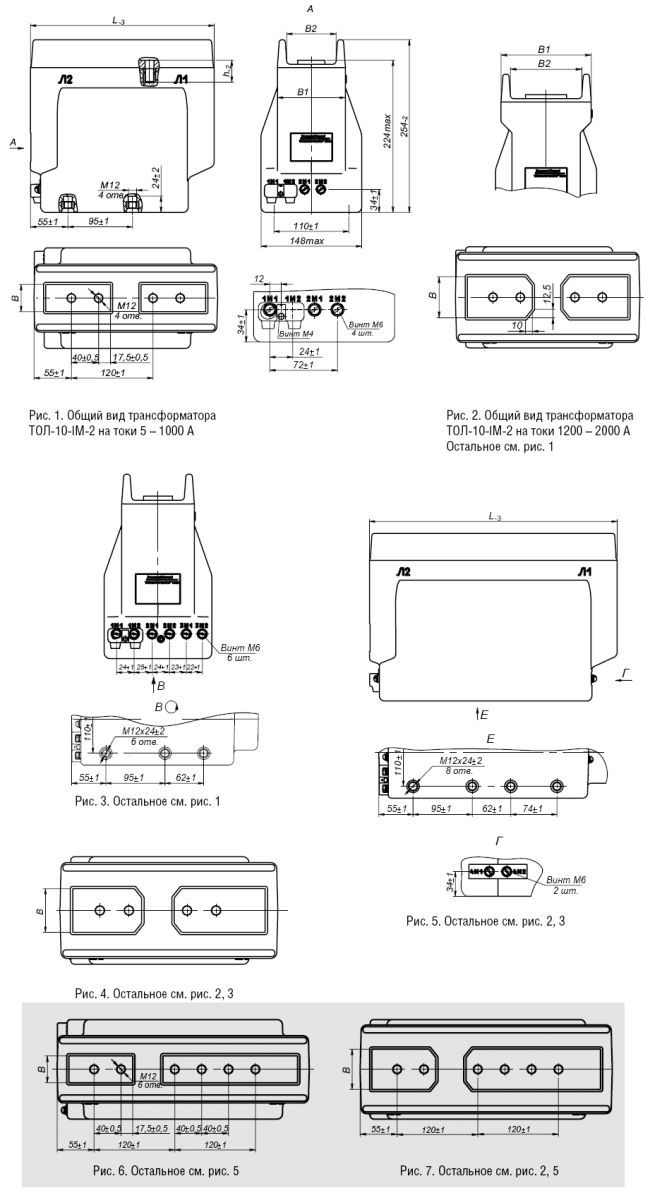

Общий вид трансформатора (чертеж)
