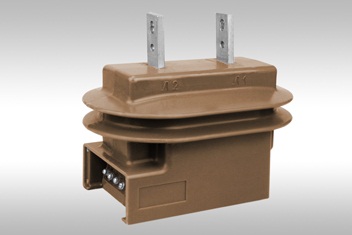

Назначение
Трансформатор создан на базе существующей конструкции отлично зарекомендовавшего себя трансформатора ТОЛ-10-I и является дополнением к трансформатору напряжения наружной установки ЗНОЛ-10 III УХЛ1.
В комплекте данные трансформаторы могут применяться на открытых распределительных устройствах 10 кВ для учета электроэнергии и защиты линий,а также для установки в реклоузерах.
Трансформаторы ТОЛ-10 III, по аналогии с ТОЛ-10-I, могут выпускаться в 2-х и 3-х обмоточном исполнении с раздельным пломбированием двух обмоток и общим пломбированием клеммника. Технические характеристики трансформатора, за исключением климатического исполнения, соответствуют характеристикам ТОЛ-10-I исполнений 1; 2; 3; 4; 7 и 8.
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

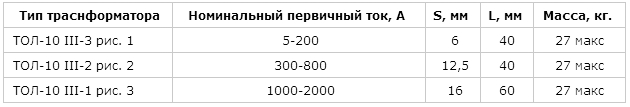

Таблица 1. Габаритные размеры.
Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10 III

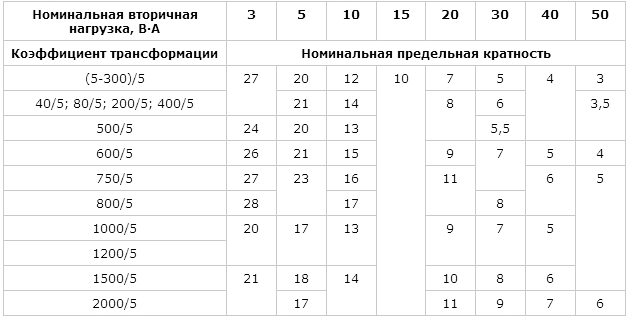

Таблица 2 - Для трансформаторов исполнения ТОЛ-10-III-1 и ТОЛ-10-III-2

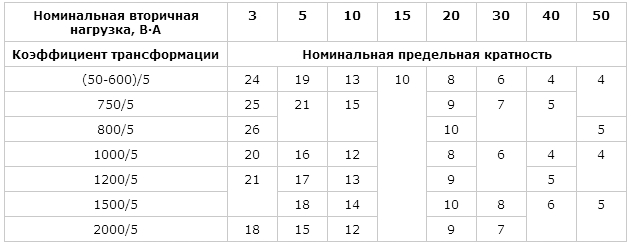

Таблица 3 - Для трансформаторов исполнения ТОЛ-10-III-3

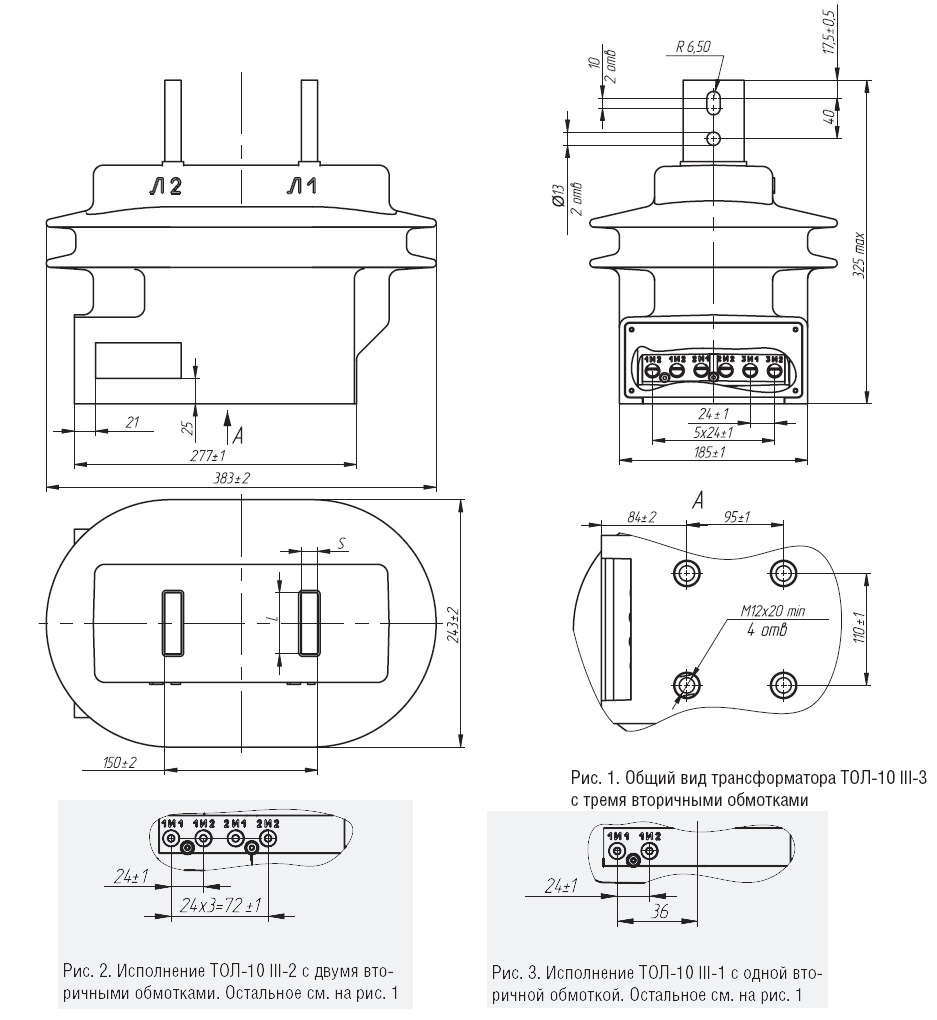

Общий вид трансформатора (чертеж)
