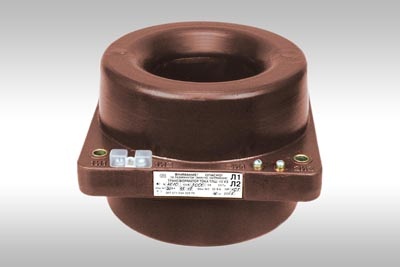

ТЛШ-10 Шинные трансформаторы тока

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

• температура окружающего воздуха - от минус 45°С до плюс 55°С для исполнения "У3" и от минус 10°С до плюс 60°С для исполнения "Т3";
• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!

Сообщаем, что в трансформаторах тока  допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток. Трансформатор может комплектоваться адаптационной плитой позволяющей устанавливать его вместо старых трансформтаоров типа ТПШФА10, ТПШЛ-10, ТПШФА-10 и других.

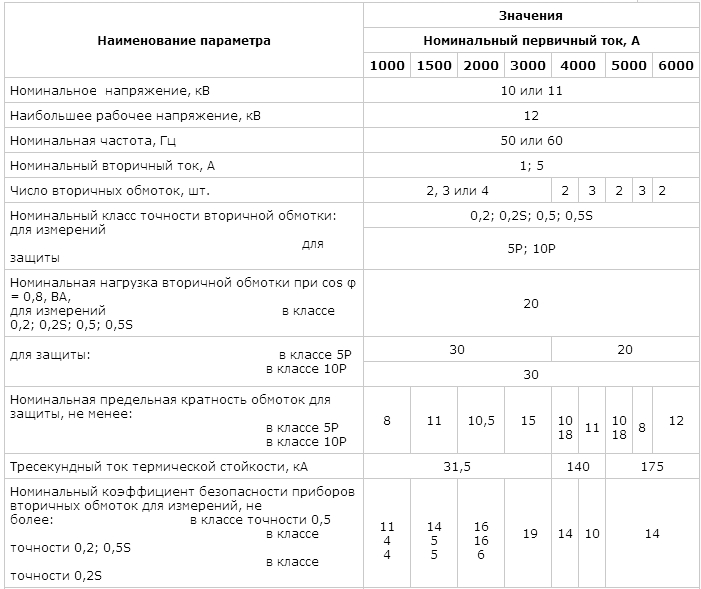

Таблица 1. Технические данные.

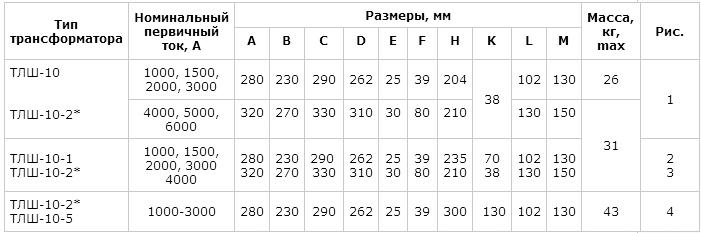

Таблица 2.

Примечание:
*) ТЛШ-10-2 поставляются с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛШ-10

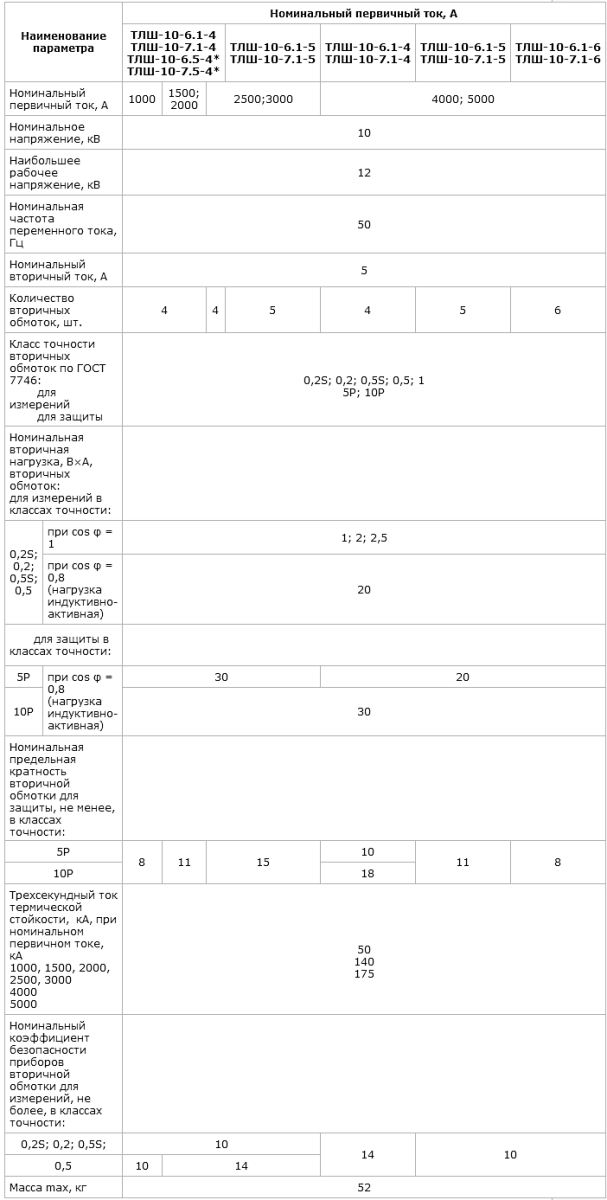

Таблица 3. Основные технические характеристики трансформатора тока ТЛШ-10-6(7)

Примечание - * ТЛШ-10-6.5-4(5;6), ТЛШ-10-7.5-4(5;6) исполнение с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.

Пример обозначения:

ТЛШ-10-6.1-4

6 – габарит трансформатора, с крестообразным проходным окном, 7 - с круглым проходным отверстием

1 – базовое конструктивное исполнение.

4 – количество вторичных обмоток.

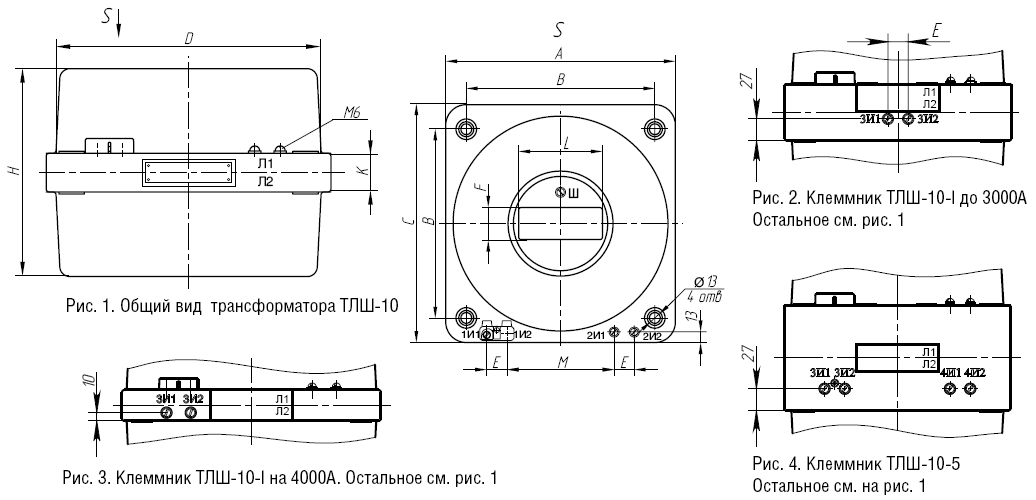

Общий вид трансформатора (чертеж)

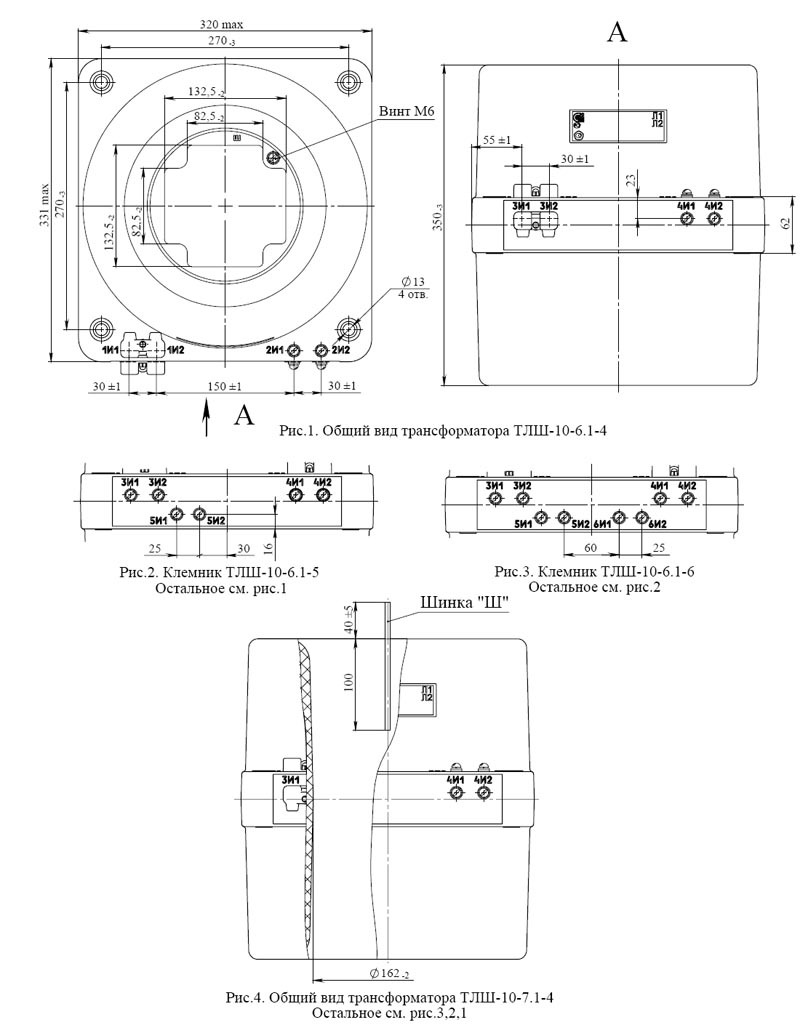

Общий вид трансформатора ТШЛ-10-6 (7) (чертеж)
