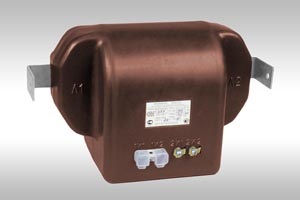

ТПЛ-10-М Опорно-проходные трансформаторы

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней установки (КРУ) переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.

Трансформаторы предназначены для достройки и ремонтных целей взамен трансформаторов тока ТПЛ-10, снятых ранее с производства.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающей среды от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Сообщаем, что в трансформаторах тока  допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Таблица 1. Технические характеристики трансформаторов ТПЛ-10-М и ТПЛ-10-М-1 (трехобмоточный)

Наименование параметра	Значение
	ТПЛ-10-М	ТПЛ-10-М-1
Номинальное напряженик, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	5; 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1500, 2000	10; 15; 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1500, 2000
Номинальный вторичный ток, А	1; 5
Количество вторичных обмоток	2	3
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,2S; 0,5S; 0,5; 0,2; 1 10Р
Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos φ = 1 (нагрузка активно-индуктивная) при cos φ = 0,8 вторичной обмотки для защиты при cos φ = 0,8	1-2,5*                            3-30*                              15
Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А: 5-600 750, 800 1000 1200, 1500, 2000	13 15 18 10
Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А: 5-300, 1200, 1500 400, 600, 750, 800, 1000, 2000	60 45
Кратность тока электродинамической стойкости, при номинальном первичном токе, А: 5-300 400, 600, 750, 800, 1000 1200, 1500, 2000	265 200 150
Исполнение по вторичным обмоткам	0,5/10P; 0,5S/10P; 0,2S/10P; 10P/10P	0,2S/0,2S/10P 0,5/10P/10P 0,2S/10P/10P 0,5S/10P/10P 0,5/0,5/10P 0,5S/0,5S/10P

Примечания
1. *Значения нагрузки уточняются в заказе.
2. В соответсвии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.

Таблица 2. Технические характеристики трансформатора тока ТПЛ-10-М-4 (4-ех обмоточный)

Наименование параметра	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000
Номинальный вторичный ток, А	1 или 5
Количество вторичных обмоток	4
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты	0,2S; 0,5S; 0,2; 0,5; 1 5P; 10P
Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos φ = 1 (нагрузка активно-индуктивная) при cos φ = 0,8 вторичной обмотки для защиты при cos φ = 1	1-2,5* 3-30* 15
Номинальная предельная кратность вторичной обмотки для защиты при номинальном первичном токе, А 10 - 600 750, 800 1000	10 12 14
Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А 10 - 300 400 - 1000	60 45
Кратность тока электродинамической стойкости, при номинальном первичном токе, А 10 - 300 400 - 1000	265 200
Исполнение по вторичным обмоткам	0,2S/0,2S/10P/10P 0,5S/0,5S/10P/10P 0,5/0,5/10P/10P 0,2S/0,2S/0,2S/10P 0,5S/0,5S/0,5S/10P 0,5/0,5/0,5/10P

Примечания

1 *Значение нагрузки уточняется в заказе

2 В соответствии с заказом могут поставлятся трансформаторы с техническими параметрами, отличающимися от номинальных.

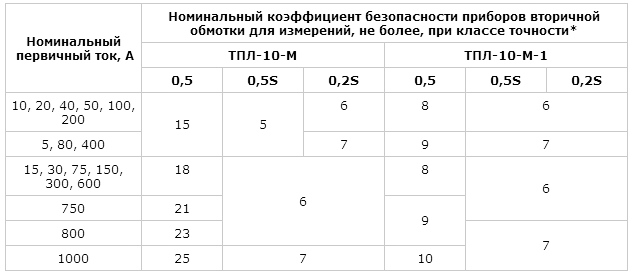

Таблица 3. Номинальные коэффициенты безопасности трансформаторов ТПЛ-10-М и ТПЛ-10-М-1 (3-ех обмоточный)

Применчание
* При номинальной нагрузки 10 ВА

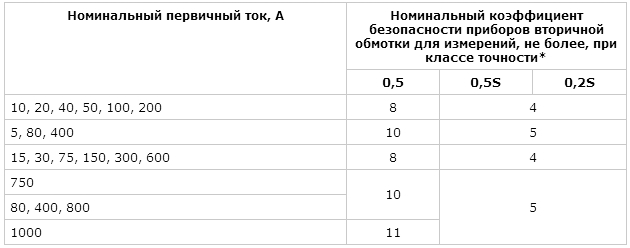

Таблица 4. Номинальные коэффициенты безопасности трансформтаора ТПЛ-10-М-4 (4-ех обмоточный)

Примечание - *При номинальной нагрузке 10ВА

Таблица 5.

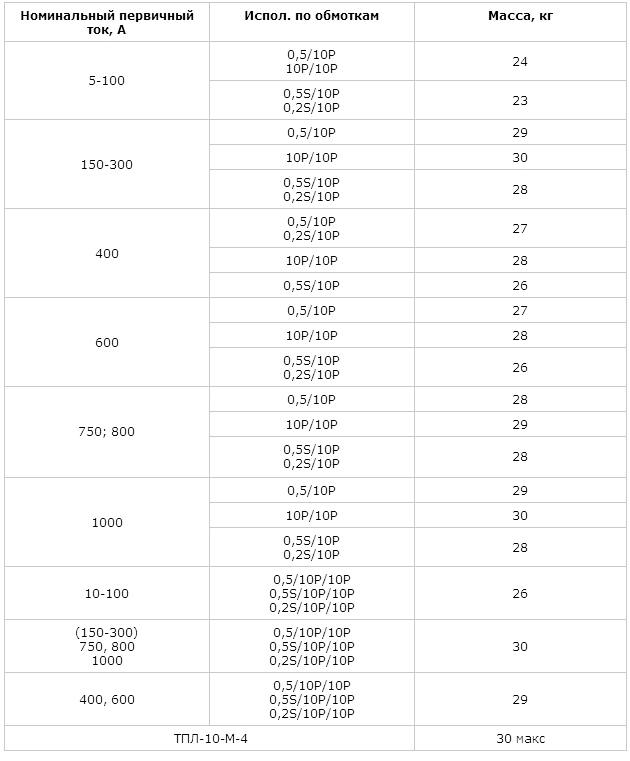

Таблица 6. Масса трансформаторов различных исполнений

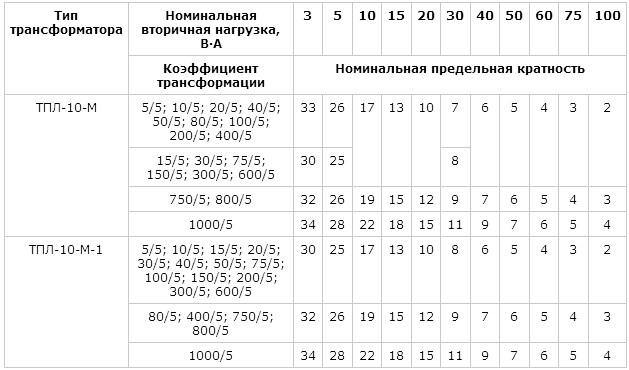

Таблица 7. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТПЛ-10-М

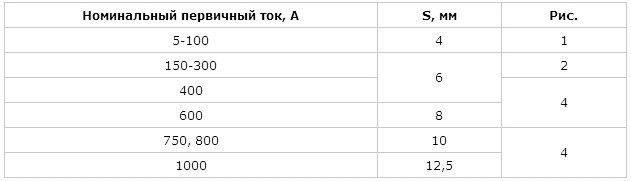

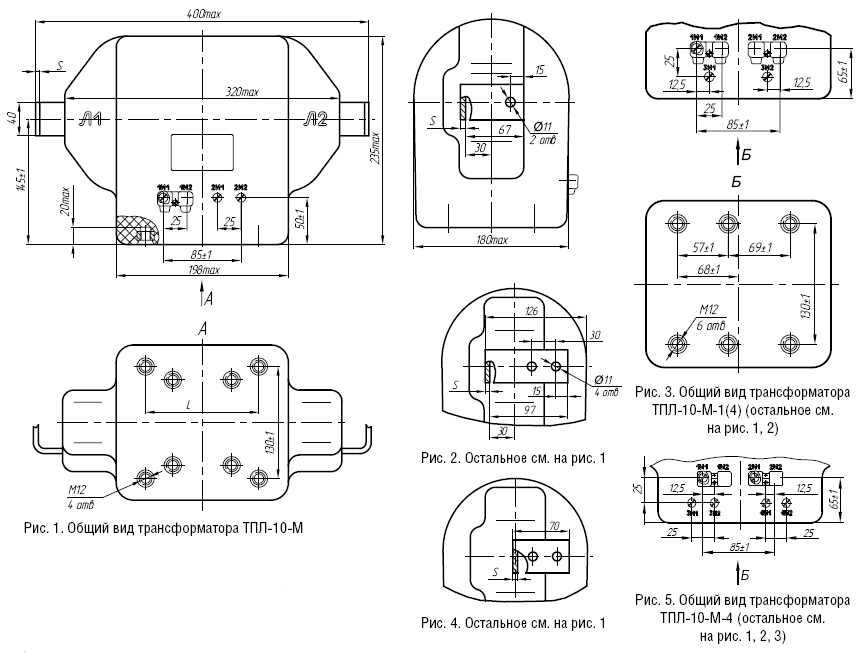

 Общий вид трансформатора (чертеж)
