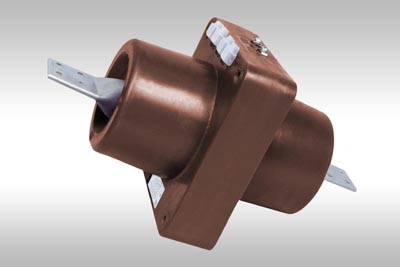

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:
температура окружающего воздуха - от минус 45°С до плюс 40°С для исполнения "У3" и от минус 10°С до плюс 45°С для исполнения "Т3";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
В связи с попытками перепродажи старой продукции под видом новой обращаем ваше внимание на то, что с 1998 года трансформаторы ТПОЛ-10 выпускаются только с литыми фланцами.
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Технические данные.
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
10 или 11 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток, А |
20; 30; 40; 50; 75; 80; 100; 150;
200; 300; 400; 600; 800; 1000;
1500; 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Количество вторичных обмоток |
2 или 3 |
Номинальная вторичная нагрузка при cos φ = 0,8, ВА:
обмотки для измерений
обмотки для защиты |
до 30*
15
|
Номинальный класс точности вторичной обмотки:
для измерений
для защиты |
0,2; 0,2S; 0,5S; 0,5; 1
10Р** |
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
20-400
600, 1000
800
1500
2000 |
10
16
20
23
19
|
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000; 1500
2000 |
38
45
40
32
27
20 |
Кратность тока электродинамической стойкости при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000 |
96
114
102
81,5
68,7
66,7
51 |
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного |
42
75 |
Примечание:
*) значение нагрузки уточняется в заказе, например "ТПОЛ-10-0,5/10Р-600/5 15ВА", если нагрузка в заказе не оговорена, то трансформатор по умолчанию производится с нагрузкой 10 ВА.
**) в соответствии с заказом могут поставляться класса точности 5Р

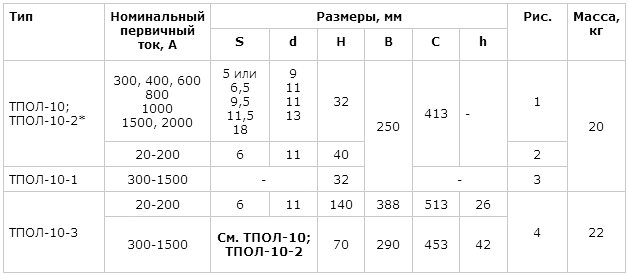

Таблица 2. Габаритные размеры
Примечание:
*) ТПОЛ-10-2 поставляется с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм

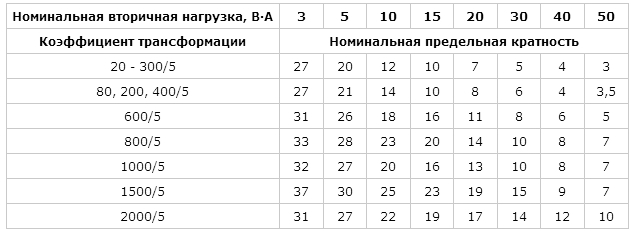

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТПОЛ-10.JPEG)

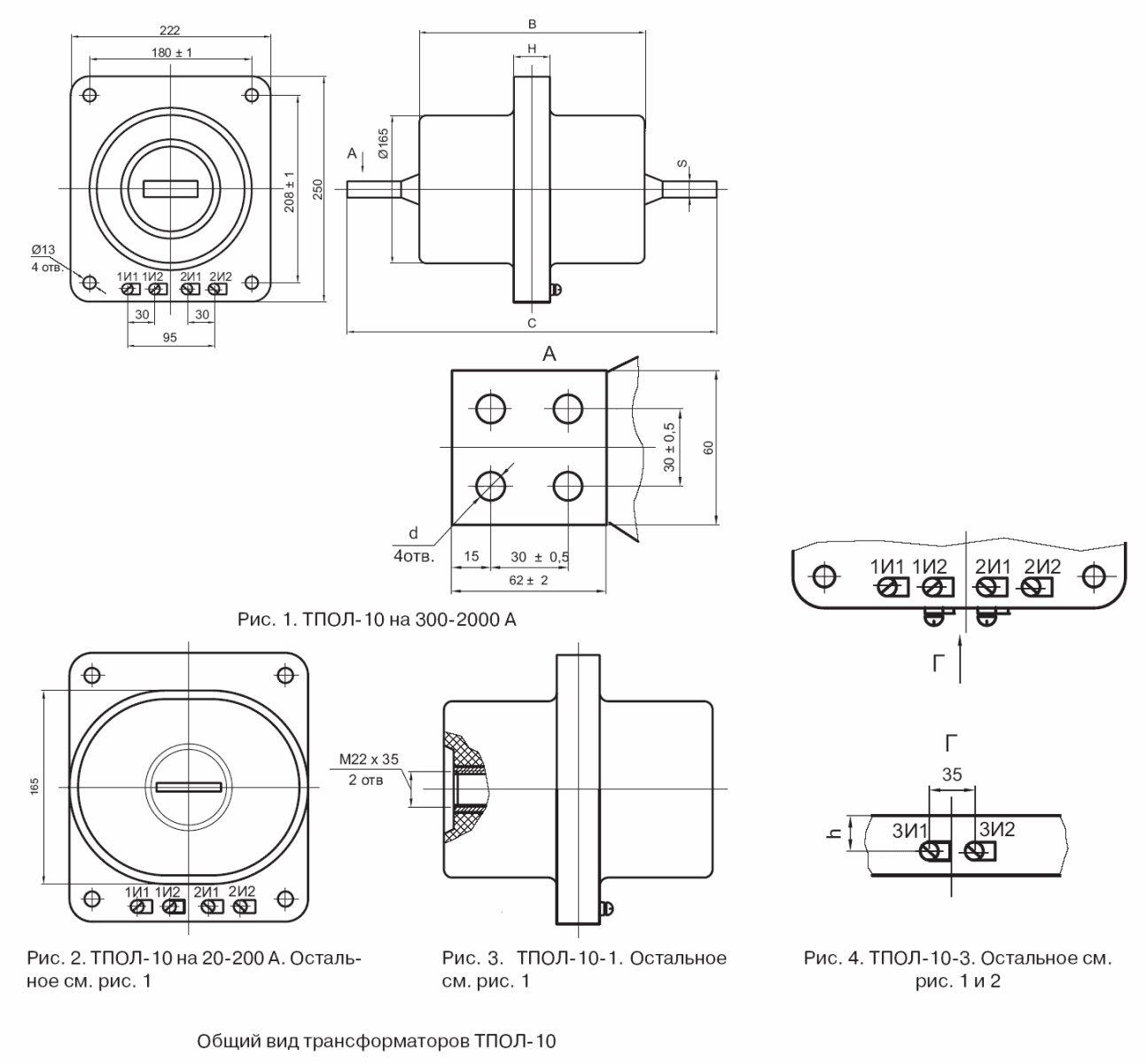

Общий вид трансформатора (чертеж)
