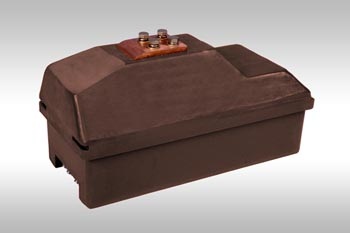

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, в установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы встраиваются в комплектные распределительные устройства (КРУ) типа КР-10/31.5.
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории размещения 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
-
рабочее значение температуры окружающего воздуха с учетом перегрева внутри шкафа КРУ от минус 45°С до плюс 50°С для исполнения "У3" и от минус 10°С до плюс 55°С для исполнения "Т3";
-
высота над уровнем моря не более 1000 м;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
|
Номинальный первичный ток, А |
10;15;30;50;100;150;200;300;
400; 600;800;1000;1500;2000 |
|
Номинальное напряжение, кВ |
10 или 11 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальная частота переменного тока, Гц |
50 или 60 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Число обмоток |
2* |
Номинальная вторичная нагрузка с коэффициентом
мощности cos φ = 0,8, В.А:
- обмотка для защиты
- обмотка для измерений |
1-20
1-30 |
|
Масса max, кг |
48 |
Класс точности:
- обмотки для измерений
- обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S
10Р** |
|
Номинальная предельная кратность обмотки для защиты для номинального тока, А: |
12-20 |
Ток электродинамической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100-600
800
1000
1500
2000 |
2,47
3,7
7,4
14,8
74,5
94,5
118
177
189 |
Трехсекундный ток термической стойкости, кА,
для номинального первичного тока, А:
10
15
30
50
100
150
200
300
400
600
800
1000
1500
2000 |
0,47
0,71
1,42
2,36
4,72
7,1
9,45
14,1
18,9
28,3
37,8
47,2
70,8
74 |
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
- грозового импульса полного |
42
75 |
Примечание:
1. Для трансформаторов на номинальные токи до 300 А включительно трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых на номинальную нагрузку.
2. Классы точности в соответствии с заказом.
*) в соответствии с заказом могут поставляться с тремя вторичными обмотками (ТПЛК-10-1)
**) в соответствии с заказом могут поставляться класса точности 5Р

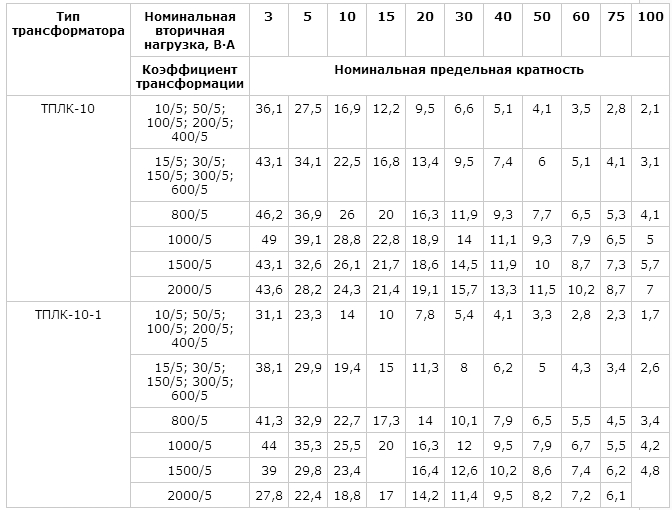

Таблица 2. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТПЛК-10.JPEG)

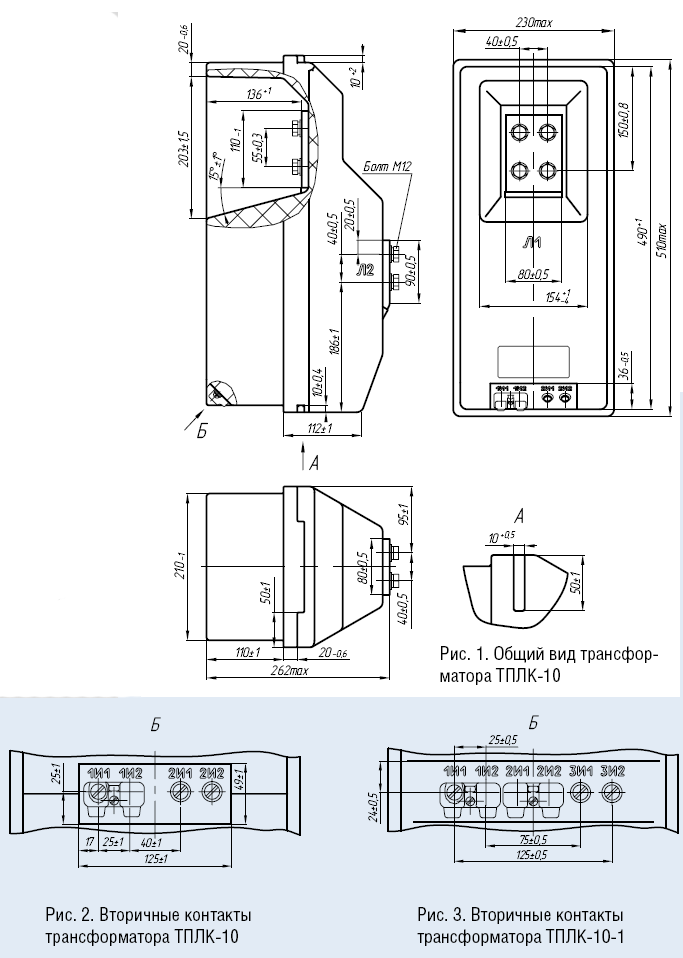

Общий вид трансформаторов (чертеж)
