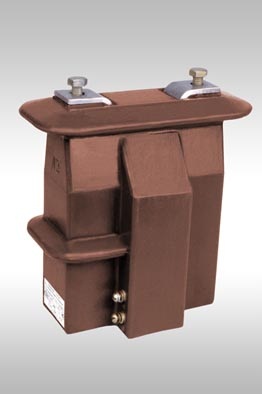

ТОЛК-10, ТОЛК-10-I и ТОЛК-10-2 трансформаторы

Назначение

Трансформаторы ТОЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки первичной цепи.
Трансформаторы ТОЛК-10-2 предназначены для передачи сигнала измерительной информации приборам измерения.
Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы ТОЛК-10-2 также применяются в комплектных распределителных устройствах.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
• окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
• рабочее положение - любое.

Трансформаторы ТОЛК-10-2 могут изготавливаться в климатическом исполнении "У", категории размещения 2.

Трансформаторы ТОЛК-10-1 и ТОЛК-10-2 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные трансформатора ТОЛК-10 и ТОЛК-10-2

Наименование параметра	Норма
	ТОЛК-10	ТОЛК-10-2
Номинальное напряжение, кВ	10, 11*
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50 или 60*
Номинальный вторичный ток, А	5
Номинальный первичный ток, А	10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600
Класс точности вторичной обмотки	1; 5Р; 10Р	0,2S; 0,2; 0,5S; 0,5
Номинальная вторичная нагрузка, В·А	3; 5; 10; 15; 20; (30)	3; 5; (10); 15; 20; 30
Номинальная предельная кратность вторичной обмотки для защиты при номинальной нагрузке 15 ВА при номинальной нагрузке 30 ВА	8 5,5
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности, не более:** 0,2S; 0,2; 0,5S 0,5		10 16
Номинальное напряжение питания дополнительной обмотки, В	100±20
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600	1,28 1,92 3,2 3,84 5,76 8,32 8,96 12,8 15,36 22,4 35,2 38,4
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: 10-15 20 30 40 50 75 80 100 150 200 300 400-600	3,2 4,8 8,1 9,7 14,7 21,2 22,8 32,6 39 57 89 98
Одноминутное испытательное напряжение промышленной частоты, кВ	32	42
Масса, кг	12+/-1

* Только для поставок на экспорт

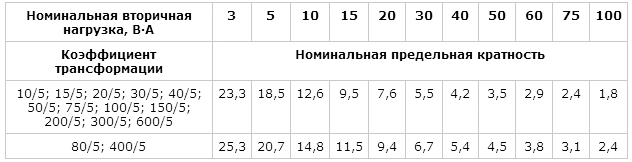

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-10

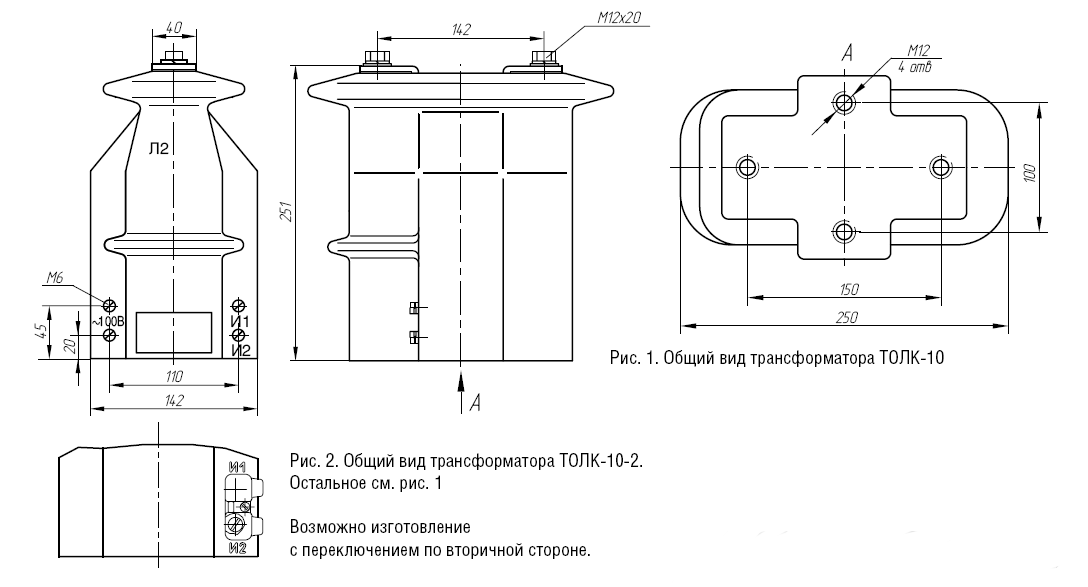

Общий вид трансформатора (чертеж)
