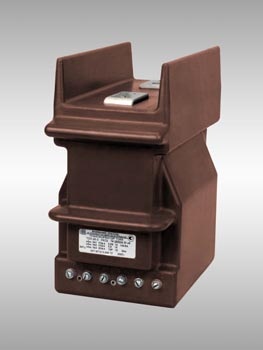

Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высоковольтного напряжения в комплектных устройствах внутренней и наружной установки ( КРУ, КРУН, КСО) переменного тока на класспряжения до 20 кВ частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2.
Особенности конструкции:
-
первичные токи трансформатора от 5 до 2500 А.
-
классы точности измерительных обмоток : 0.2, 0.2S, 0.5,0.5S.
-
количество вторичных обмоток 2, 3 или 4.
-
раздельное пломбирование вторичных обмоток.
-
применение в качестве главной изоляции хорошо зарекомендовавший себя эпоксидный компаунд, залитый под вакуумом.
-
уровень изоляции «б»;
-
трансформаторы производятся в двух габаритах длиной 295 и 350 мм.
-
возможно изготовление на металлической монтажной плите.
-
унифицированы установочные и присоединительные размеры всех исполнений.
-
наличие изолирующих барьеров позволяет уменьшить расстояние между фазами ( при условии изолировки шин за габаритами трансформатора).
-
возможно изготовление с горизонтально или вертикально расположенными шинами.
Трансформатор ТОЛ-20 с вертикальными первичными шинами имеет в названии обозначение ВВ, после обозначения количества обмоток. Например, ТОЛ-20-3-0,5/10Р/10Р-2500/5 УХЛ2 ВВ.
Таблица 1. Технические данные
|
Наименование параметра |
Значение
для конструктивных исполнений
|
ТОЛ-20-2
ТОЛ-20-3
ТОЛ-20-4 |
ТОЛ-20-2 ВВ
ТОЛ-20-3 ВВ |
ТОЛ-20-2 ВВ-1
ТОЛ-20-3 ВВ-1
ТОЛ-20-4 ВВ-1 |
ТОЛ-20-2 ВВ-1
ТОЛ-20-3 ВВ-1 |
|
Номинальное напряжение, кВ |
20 или 24* |
|
Наибольшее рабочее напряжение, кВ |
24 или 26,5* |
|
Номинальная частота переменного тока, Гц |
50 или 60* |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500 |
2500 |
2500; 3000 |
4000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Количество вторичных обмоток, шт |
2,3,4 |
2,3 |
2,3,4 |
2,3 |
Класс точности вторичных обмоток
по ГОСТ 7746:
для измерений
для защиты |
0,2S; 0,2; 0,5S; 0,5; 1; 3
5Р; 10Р
|
Номинальная вторичная нагрузка, В∙А, вторичных обмоток:
для измерений
при cos φ = 1
при cos φ = 0,8 (нагрузка индуктивно - активная)
для защиты
при cos φ = 0,8 (нагрузка индуктивно - активная) |
1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 50
3; 5; 10; 15; 20; 25; 30; 50 |
|
Номинальная предельная кратность вторичной обмотки для защиты**, не менее |
10 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений***, не более, в классах точности при номинальном первичном токе, А: |
|
|
0,2S; 0,2; 0,5S - 5-2500 |
10 |
- |
|
0,5 - 8-800 |
17 |
- |
|
0,5 - 1000-2500 |
15 |
- |
|
0,2S - 2500;3000;4000 |
- |
10 |
|
0,2; 0,5S; 0,5 - 2500;3000;4000 |
- |
21 |
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300; 400
600 - 2000
2500
3000
4000 |
0,40
0,78
1,20
1,56
2,50
3,00
5,00
5,85
6,23
10,00
12,50
20,00
31,50
40,00
61,00
-
- |
-
61,00
61,00
- |
-
61,00 |
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300; 400
600 - 2000
2500
3000
4000 |
1,00
1,97
3,00
3,93
6,25
7,56
12,80
14,70
15,70
25,50
31,80
51,00
81,00
102,00
152,50
-
- |
152,50
152,50
- |
Примечания к таблице 1:
1 * Только для трансформаторов, предназначенных для поставок на экспорт.
2 ** Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 20 В∙А.
3 *** Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений приведено при номинальной вторичной нагрузке 10 В∙А.
4 Количество вторичных обмоток, их назначение, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичных обмоток для защиты и номинального коэффициента безопасности приборов вторичных обмоток для измерений уточняются в заказе.

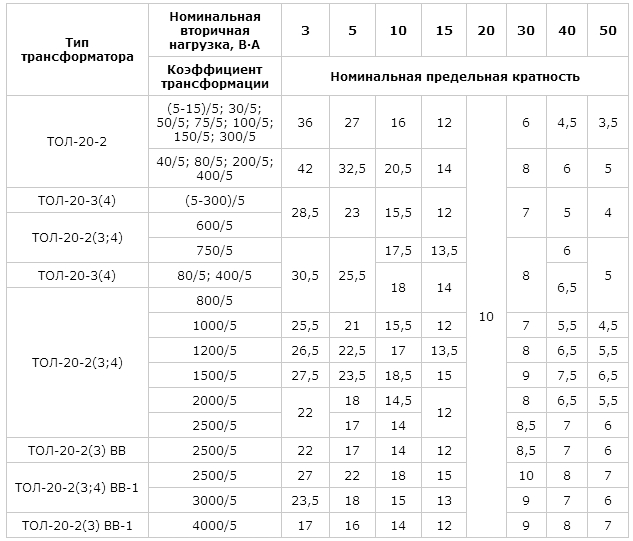

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-20.JPEG)

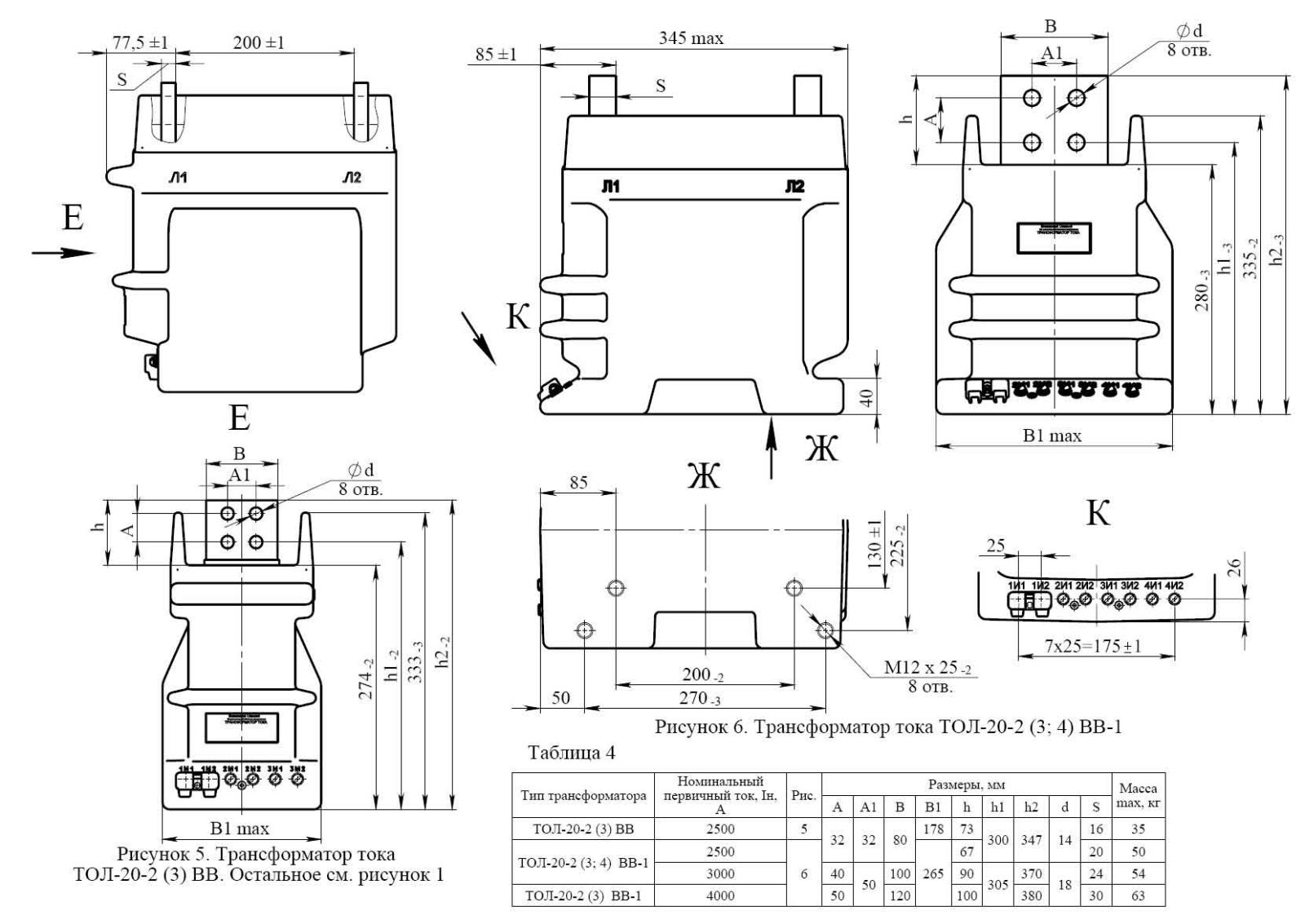

Общий вид трансформатора (чертеж)
