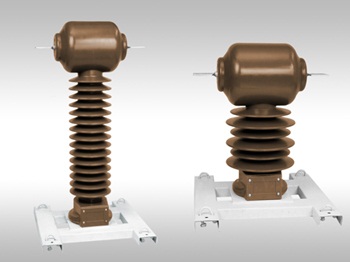

Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор предназначен для наружной установки в открытых распредустройствах.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.
Патентная защита
1. Патенты на изобретение № 2087969, 2089955.
2. Патент на промышленный образец № 47970.
Вторичные выводы комплектуются пломбировочной крышкой. Возможно раздельное пломбирование измерительных обмоток прозрачной крышкой.
См. таблицу 3 и 4 для технических характеристик 4-ех и 5-ти обмоточных трансформаторов тока ТОЛ-35-III. Габаритные размеры остались прежние.
Таблица 1. Технические данные.
Наименование параметра |
Значение для конструктивного исполнения
|
II, II-1 |
III, III-1 |
V-4 |
V-5 |
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальная частота переменного тока, Гц |
50 или 60* |
Количество вторичных обмоток, шт.:
для измерений
для защиты |
1
2 |
1 2
3 или 2 |
2
3 |
Номинальный первичный ток, А |
15, 20,
30, 40,
50, 75,
100, 150,
200, 300,
400, 600,
800, 1000,
1500, 2000 |
500,
1000,
1500,
2000,
3000 |
15, 20,
30, 40,
50, 75,
100, 150,
200, 300,
400, 600,
800, 1000,
1500, 2000,
3000 |
15, 20,
30, 40,
50, 75,
100, 150,
200, 300,
400, 600,
800, 1000,
1500, 2000, 3000 |
Класс точности вторичных обмоток:
для измерений
для защиты |
0,2S; 0,5S
5P; 10P |
Номинальная вторичная нагрузка вторичных обмоток при cos φ = 0,8, ВА:
для измерений
для защиты |
30
30 |
30
50 |
30
30 |
15
20 |
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
20** |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более
при номинальном первичном токе:
15-400; 600; 800
500
1000; 1500
2000
3000 |
5
-
5
5
- |
-
5
5
5
5 |
5
-
5
5
5 |
6
-
6
7
7 |
Номинальный вторичный ток, А |
1 или 5 |

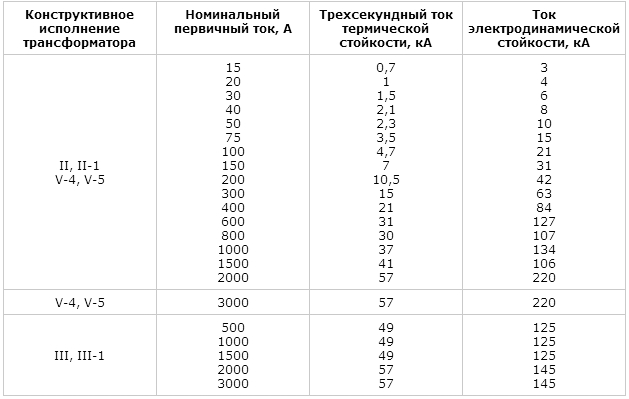

Таблица 2. Технические данные.
Примечания 1* Только для трансформаторов, предназначенных для поставок на экспорт.
2** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.
3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

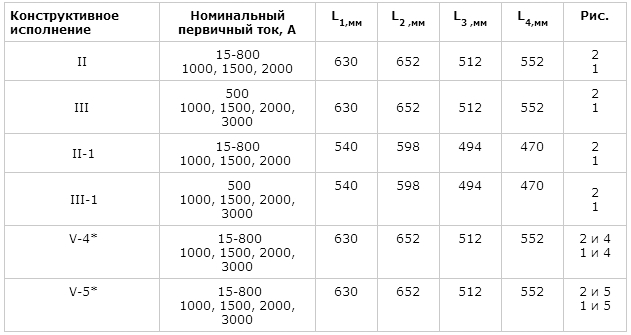

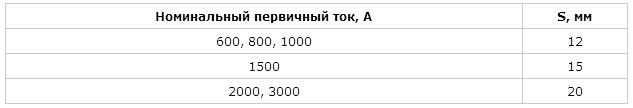

Таблица 3. Габаритные размеры
* Возможно исполнение V-4-1 и V-5-1 с плитой аналогично II-1

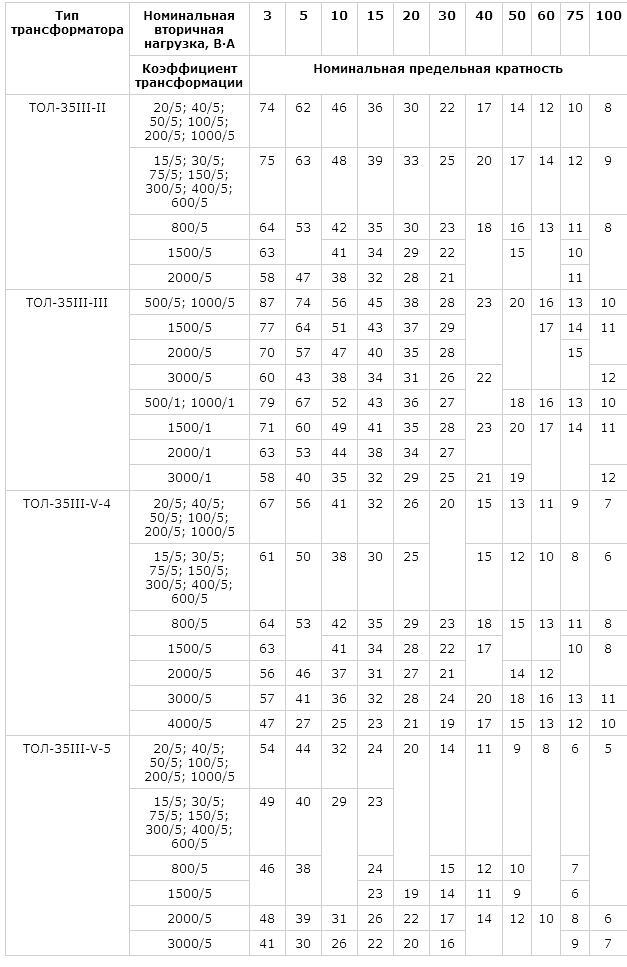

Таблица 4. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-35 III

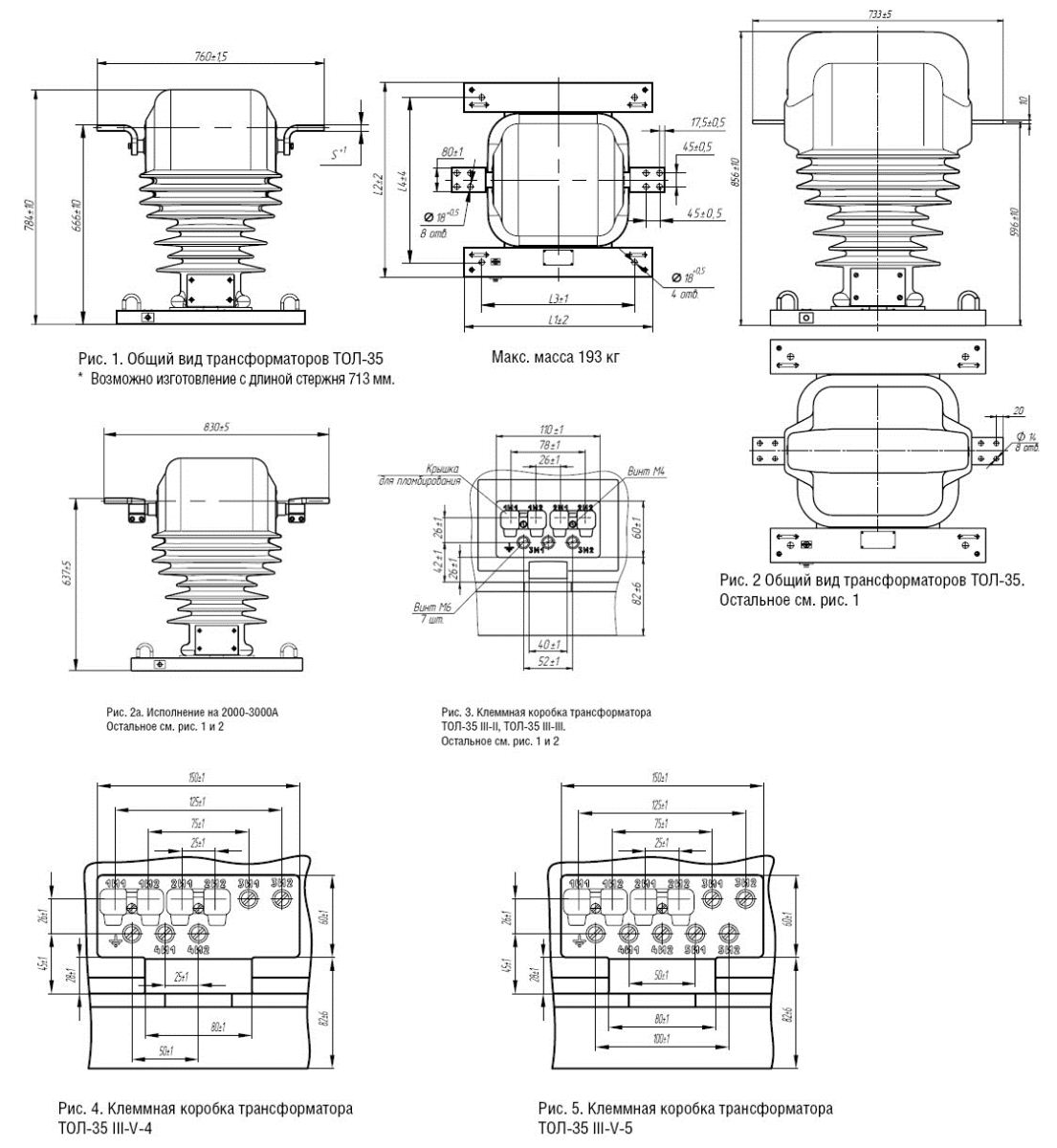

Общий вид трансформаторов (чертеж)
