Назначение и область применения
Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35 кВ.
Трансформаторы предназначены для установки в открытые распределительные устройства и другие электроустановки класса напряжения 35 кВ, и являются самостоятельными изделиями. Климатической исполнение "УХЛ" или "Т" категории размещения 1 по ГОСТ 15150.
Область применения: трансформаторы изготавливаются для внутрироссийских поставок и поставок на экспорт.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

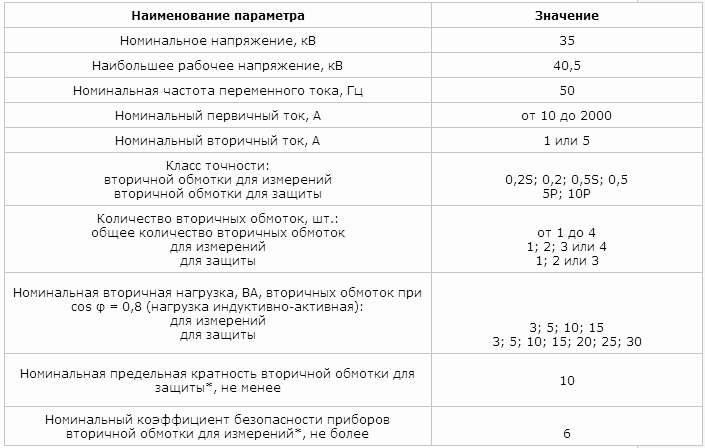

Таблица 1. Основные технические характеристики ТОЛ-35 III-7.2
Примечания 1. *Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем (стандартном) значении вторичной нагрузки.
2. Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального первичного и вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

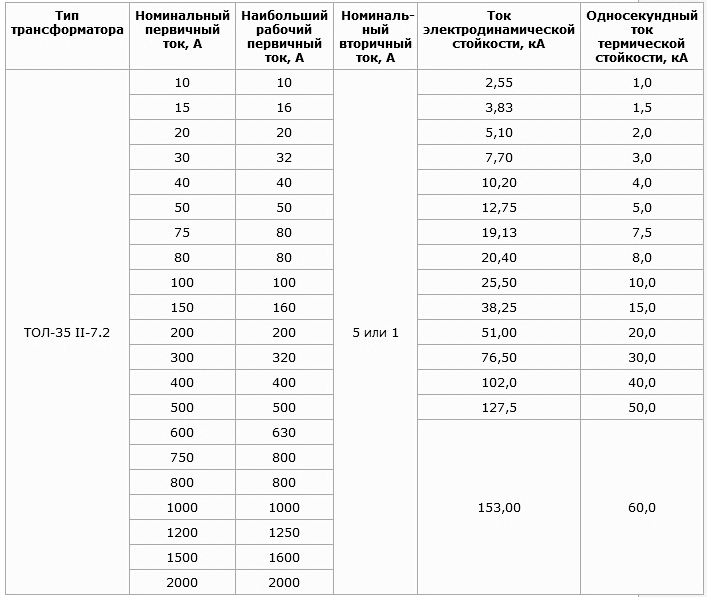

Таблица 2. Основные технические характеристики ТОЛ-35 III-7.2

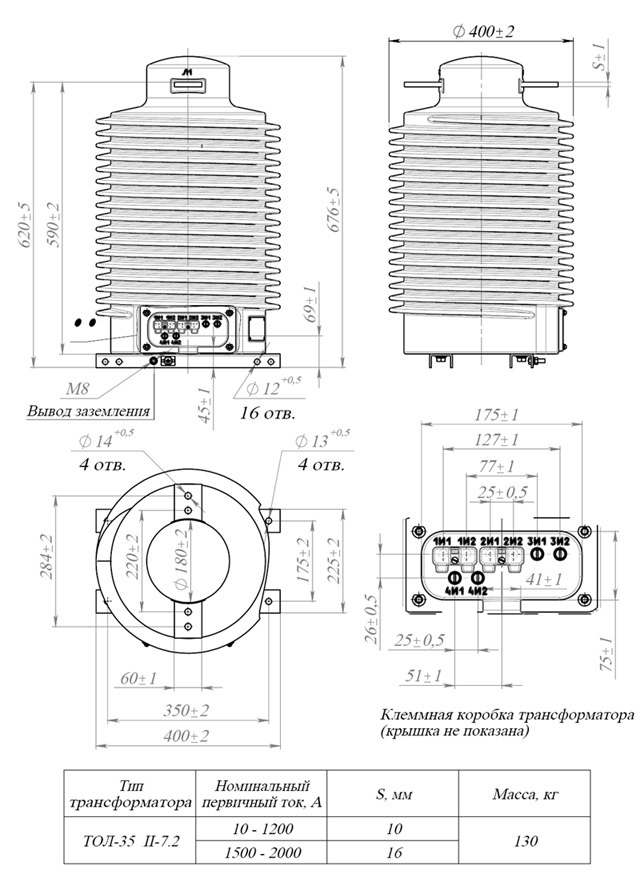

Общий вид трансформатора (чертеж)
