ТВ трансформаторы тока встроенные

Назначение

Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора и в воздушной среде.

Трансформаторы имеют климатическое исполнение «У», «Т», «О», «ХЛ»или «УХЛ»и категорию размещения 1 или 2.

Трансформаторы предназначены для эксплуатации в следующих условиях:

• высота установки над уровнем моря - не более 1000 м;
• верхнее значение температуры окружающего воздуха:
• для категории размещения 1 -50 ºС для исполнения «УХЛ»; 60 ºС для исполнения «Т»;
• для категории размещения 2 -40 ºС для исполнений «УХЛ», «У» и «ХЛ»; 45 ºС для исполнений «Т» и «О» категории размещения 2;
• нижнее значение температуры окружающего воздуха:
• для категории размещения 1 -минус 60 ºС для исполнения «УХЛ» и минус 10 ºС для исполнения «Т»;
• для категории размещения 2 -минус 45 ºС для исполнения «У», минус 10 ºС для исполнения «Т», минус 60ºС для исполнений «О», «УХЛ» и «ХЛ»;
• относительная влажность воздуха для категории размещения 1 или 2:
• 100% при 25 ºС для исполнений «УХЛ», «У» и «ХЛ», и 100% при 35 ºС для исполнений «Т» и «О».

Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90 ºС, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 ºС.

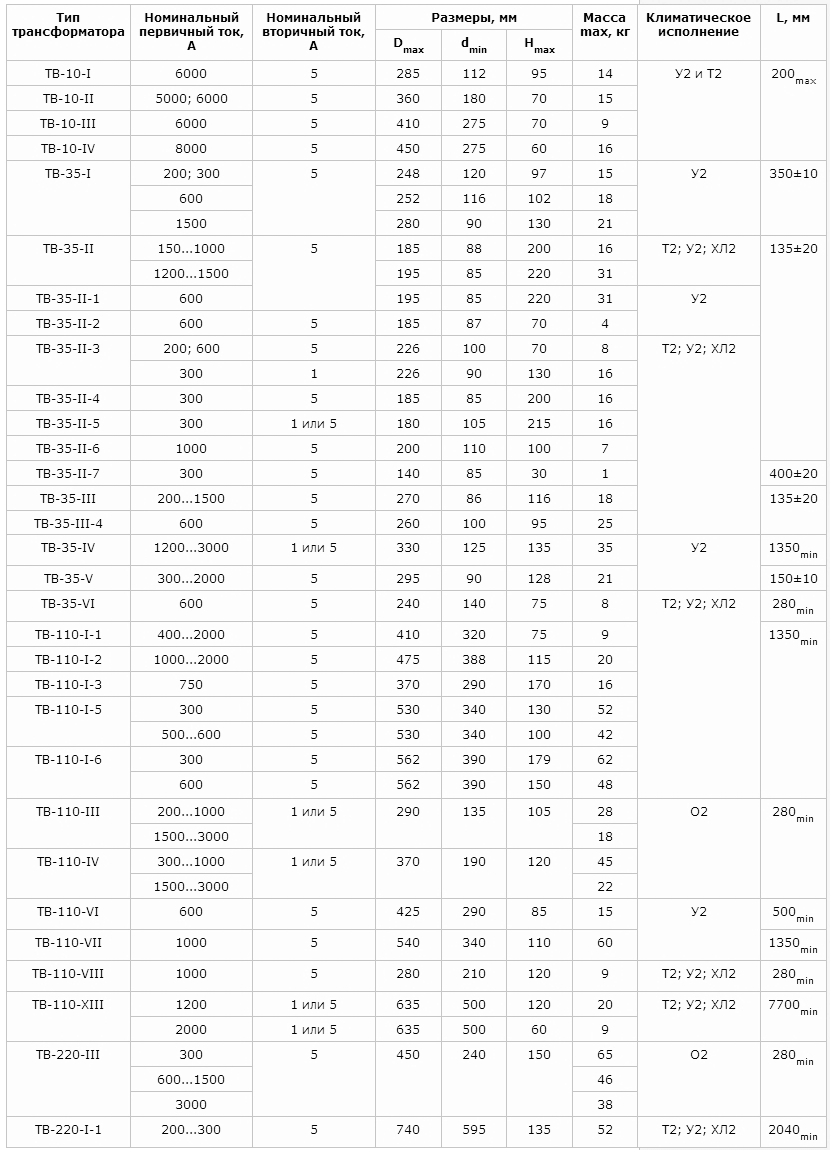

Таблица 1. Габаритные размеры и масса ТВ-10-I; II; III; IV; ТВ-35; ТВ-110 (без подставок) и ТВ-220 (без подставок)

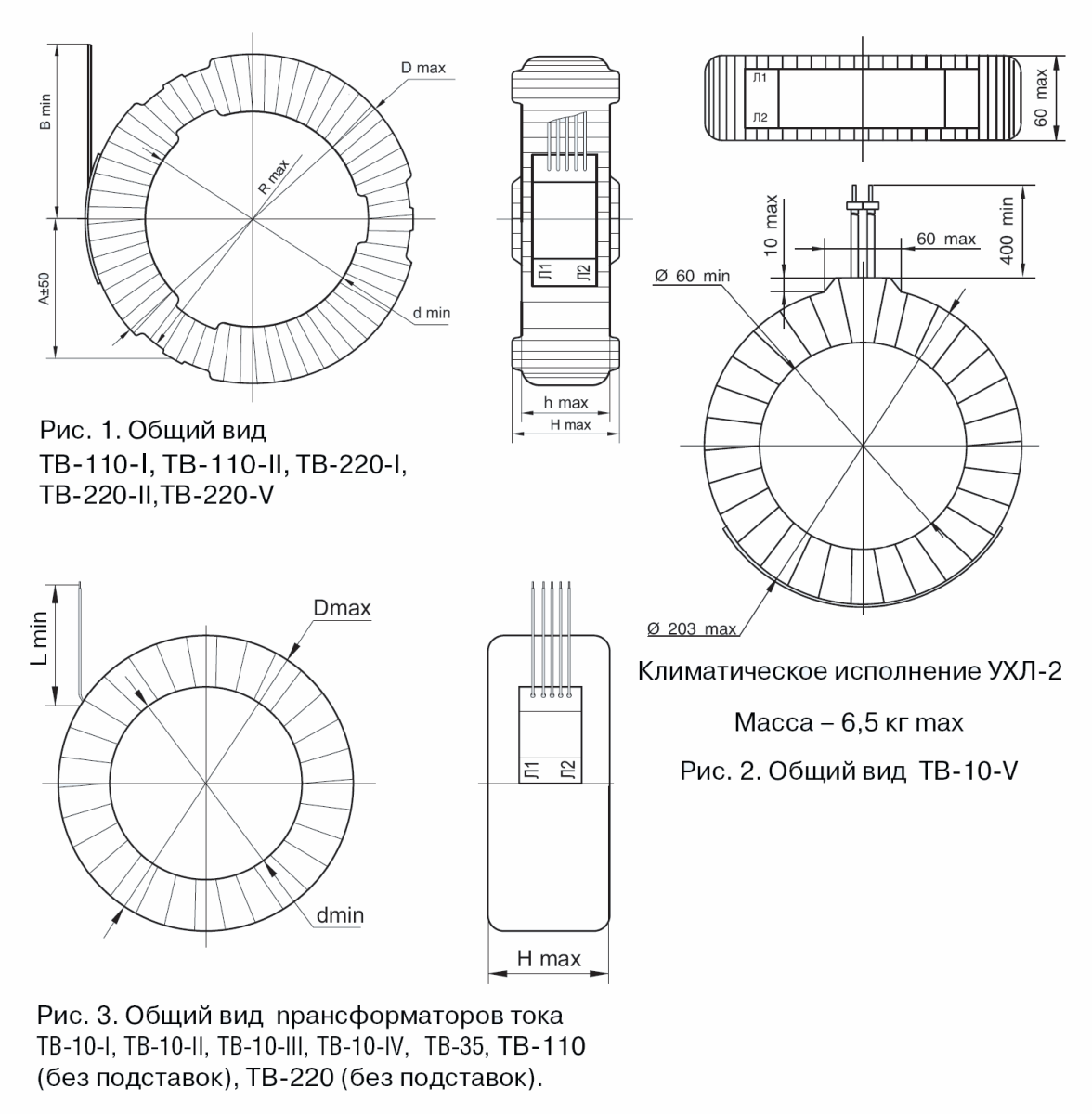

Общий вид трансформаторов (чертеж)

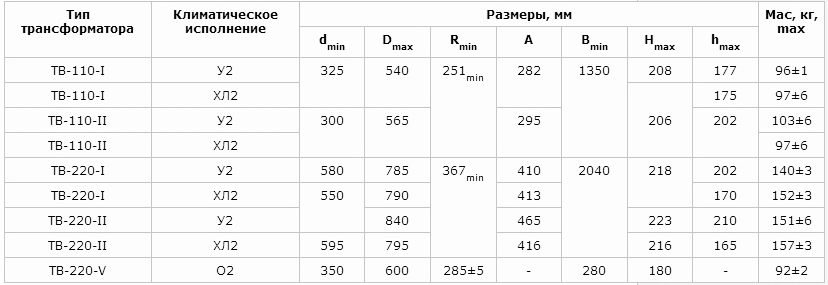

Таблица 2. Габаритные размеры и масса ТВ-110-I; II и ТВ-220-I; II; V

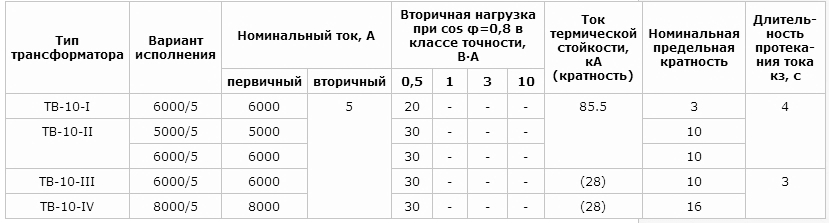

Технические характеристики трансформаторов ТВ для измерения и защиты, ТВ-10

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

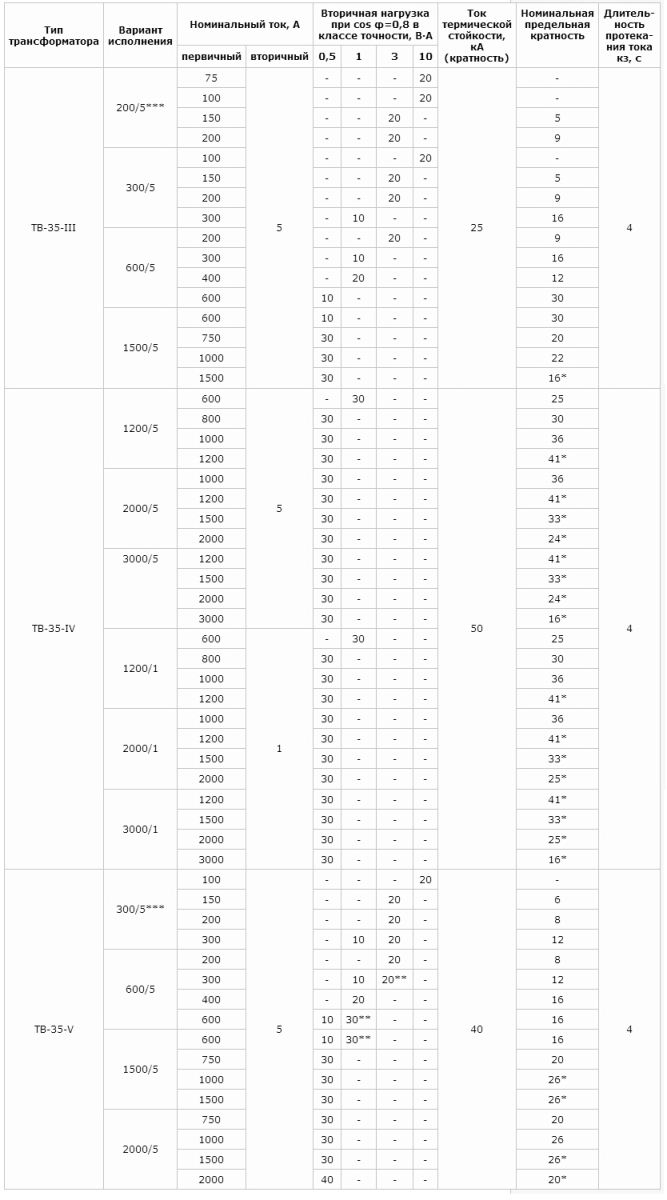

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-35-III (-IV; -V)

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

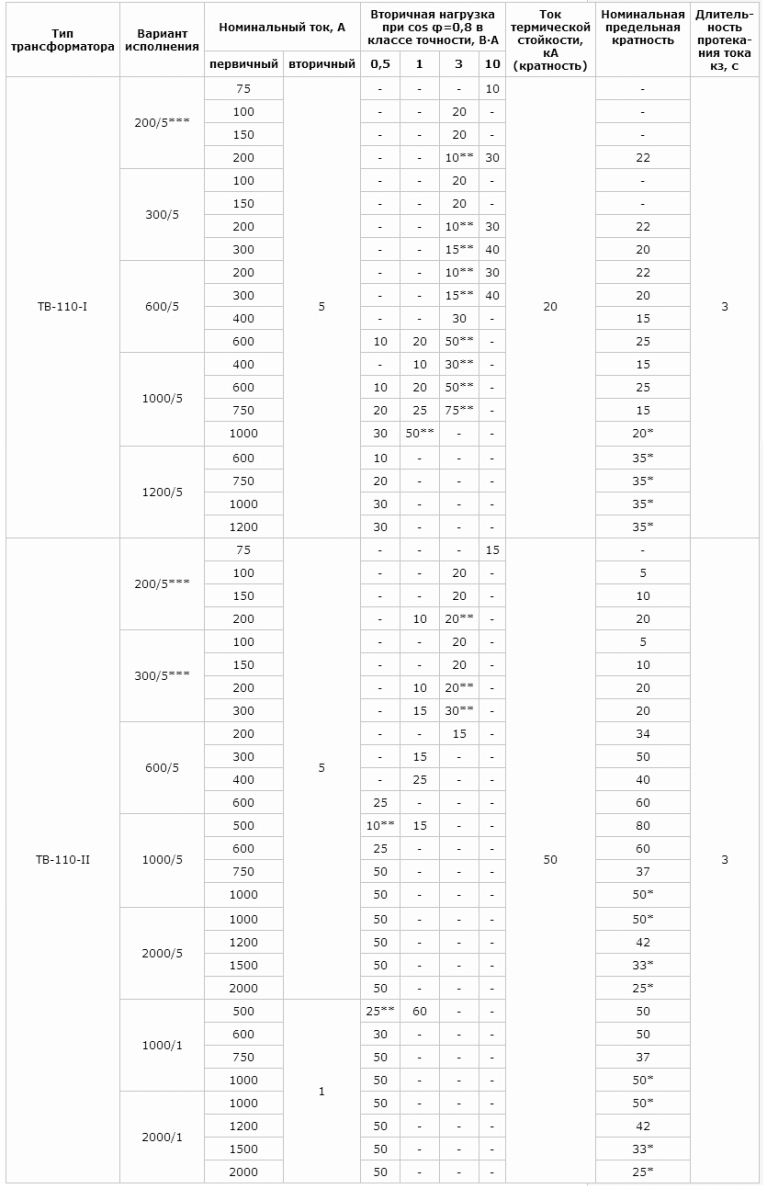

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-110-I (-II)

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) Вторичная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

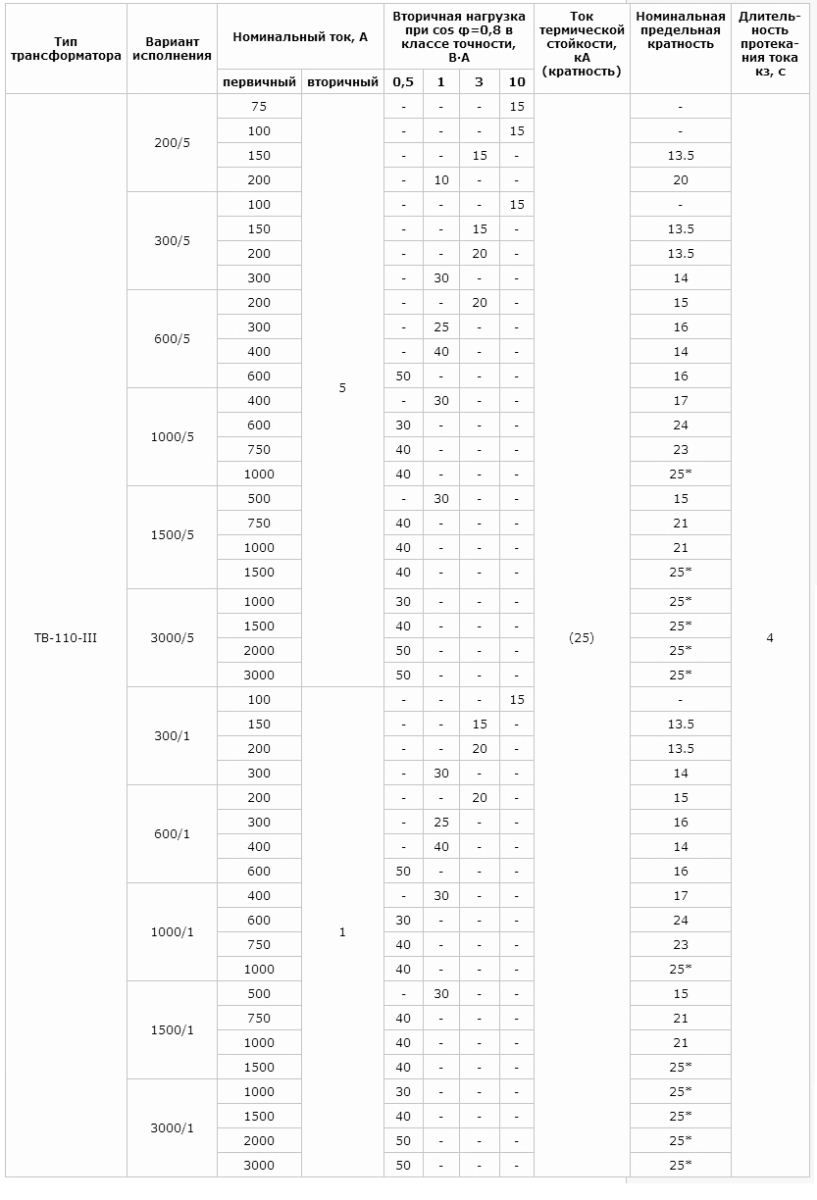

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-110-III

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) Вторичная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

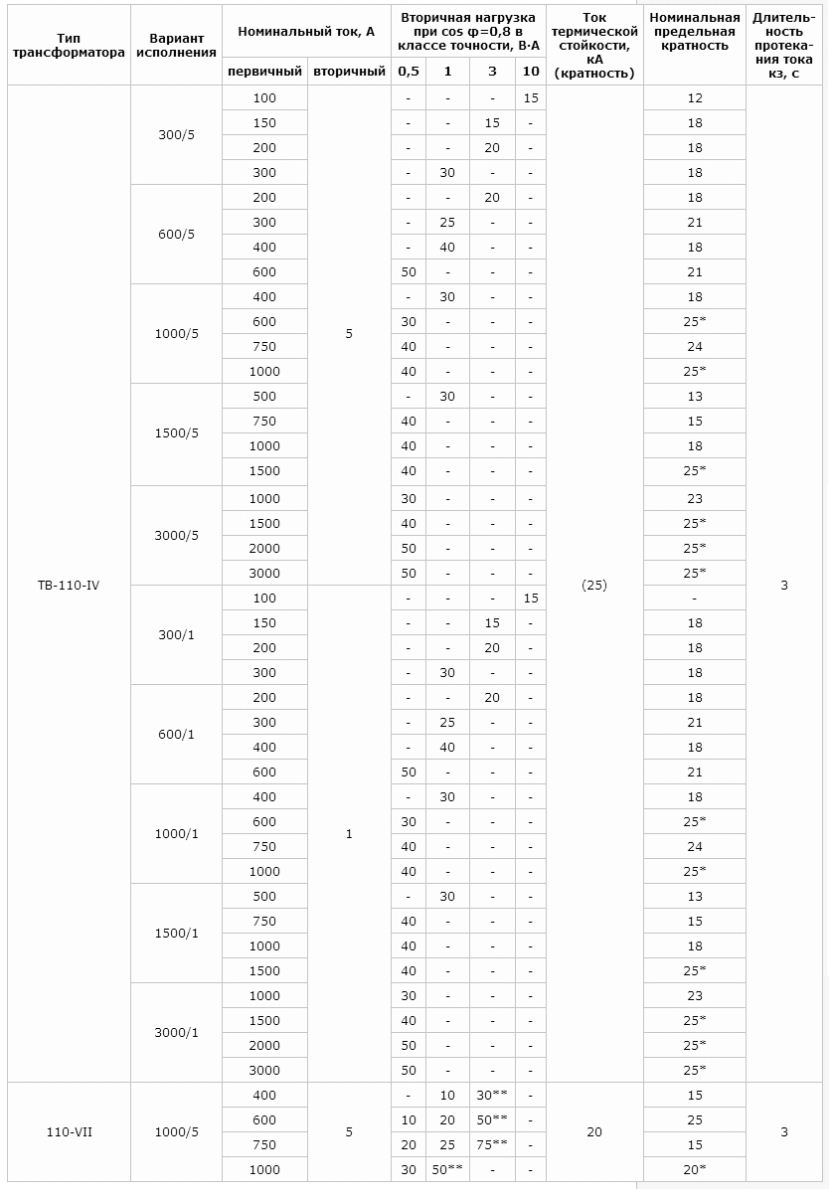

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-110-IV (-VII)

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

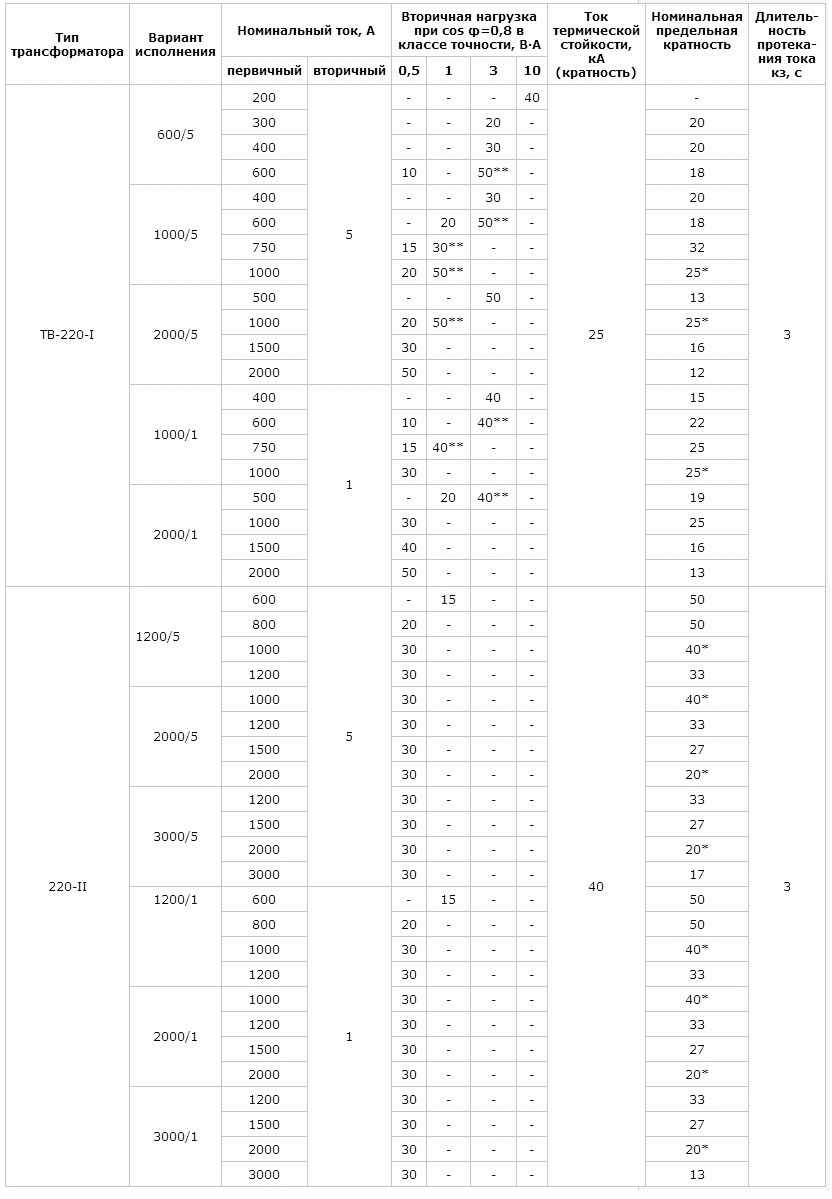

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-220-I (-II)

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

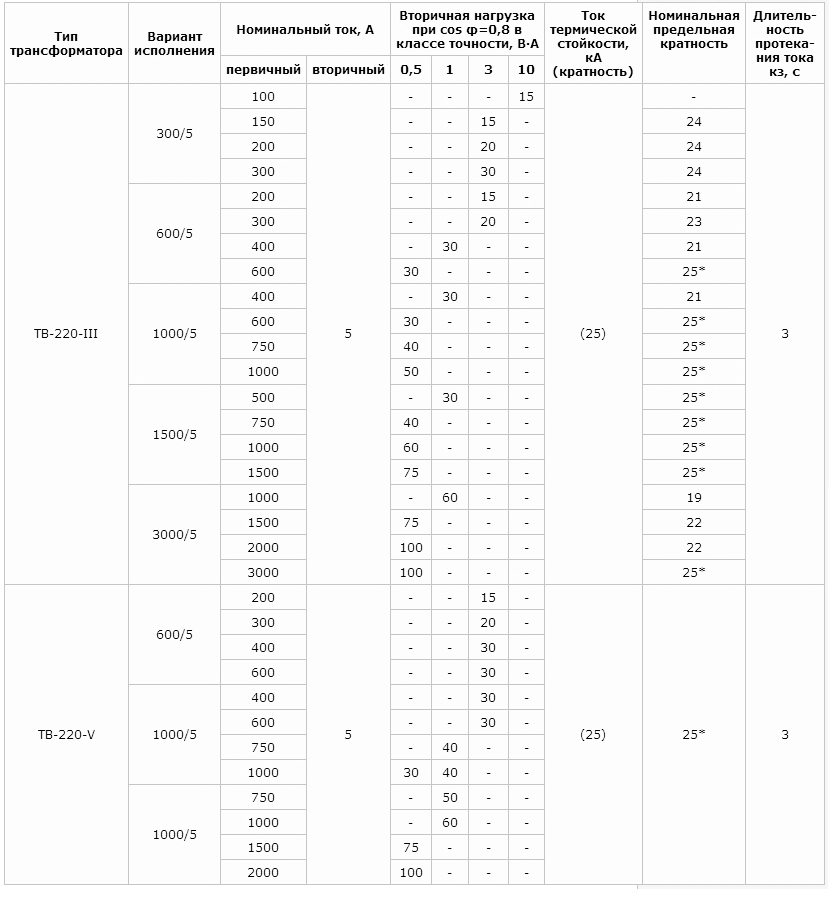

Технические характеристики трансформаторов ТВ для измерения и защиты ТВ-220-III (-V)

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Примечание:
1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. В соответсвии с заказом отдельные исполнения могут поставляться класса точности 0,2S и 0,5S.

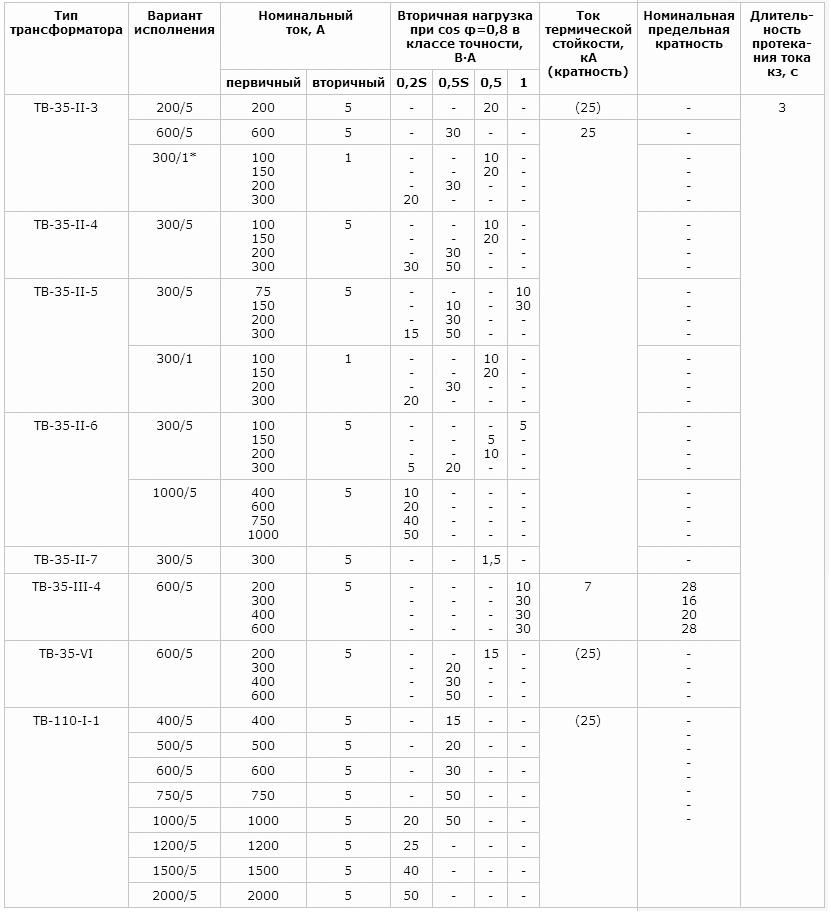

Технические характеристики трансформаторов ТВ для измерения и учета ТВ-35-II, ТВ-110-I

Продолжение Примечания

1) *Термическая стойкость для данного исполнения указана при вторичной обмотке, замкнутой на номинальную нагрузку.

2) По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

3) В скобках указывается значение кратности тока термической стойкости.

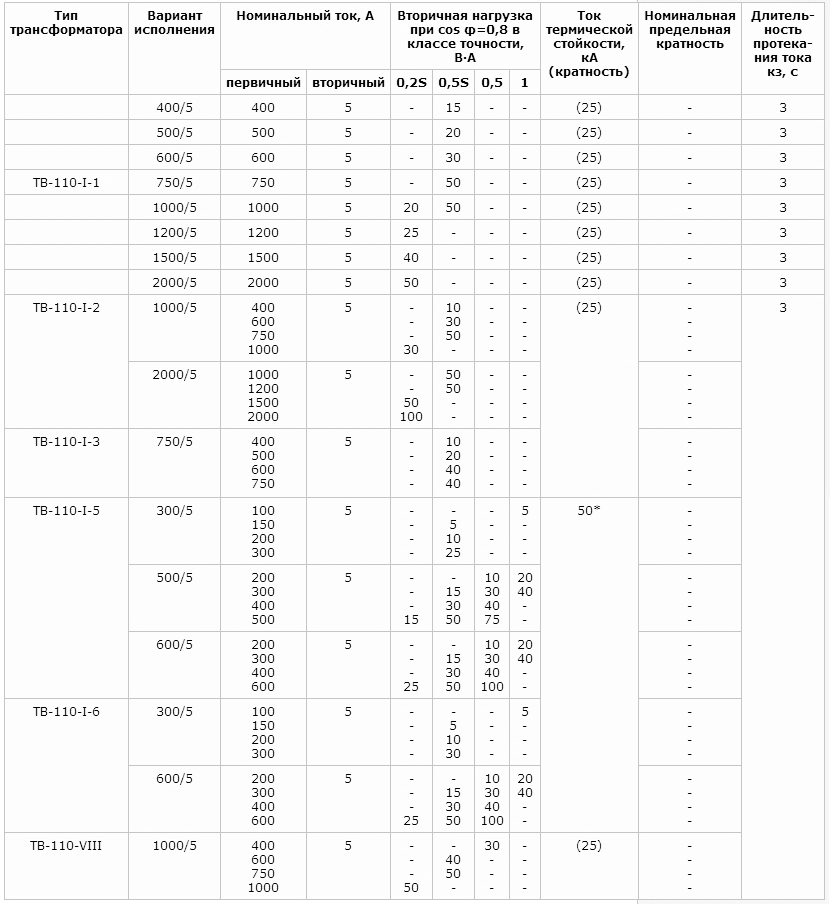

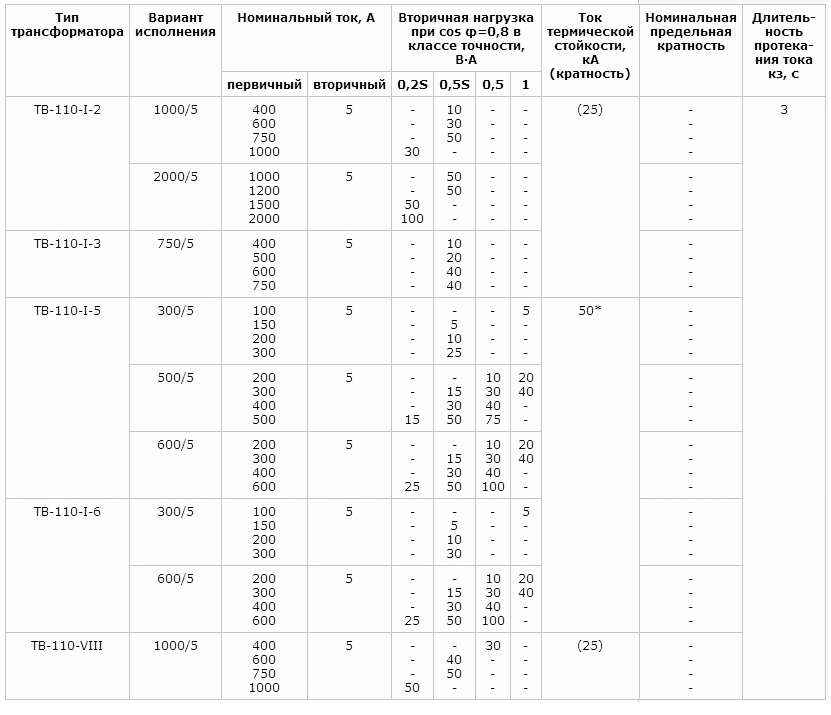

Технические характеристики трансформаторов ТВ для измерения и учета ТВ-110-I-(1...6), ТВ-110-VIII

Примечание:

1. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
2. *Ток термической стойкости указан при обмотке, замкнутой на номинальную нагрузку.
