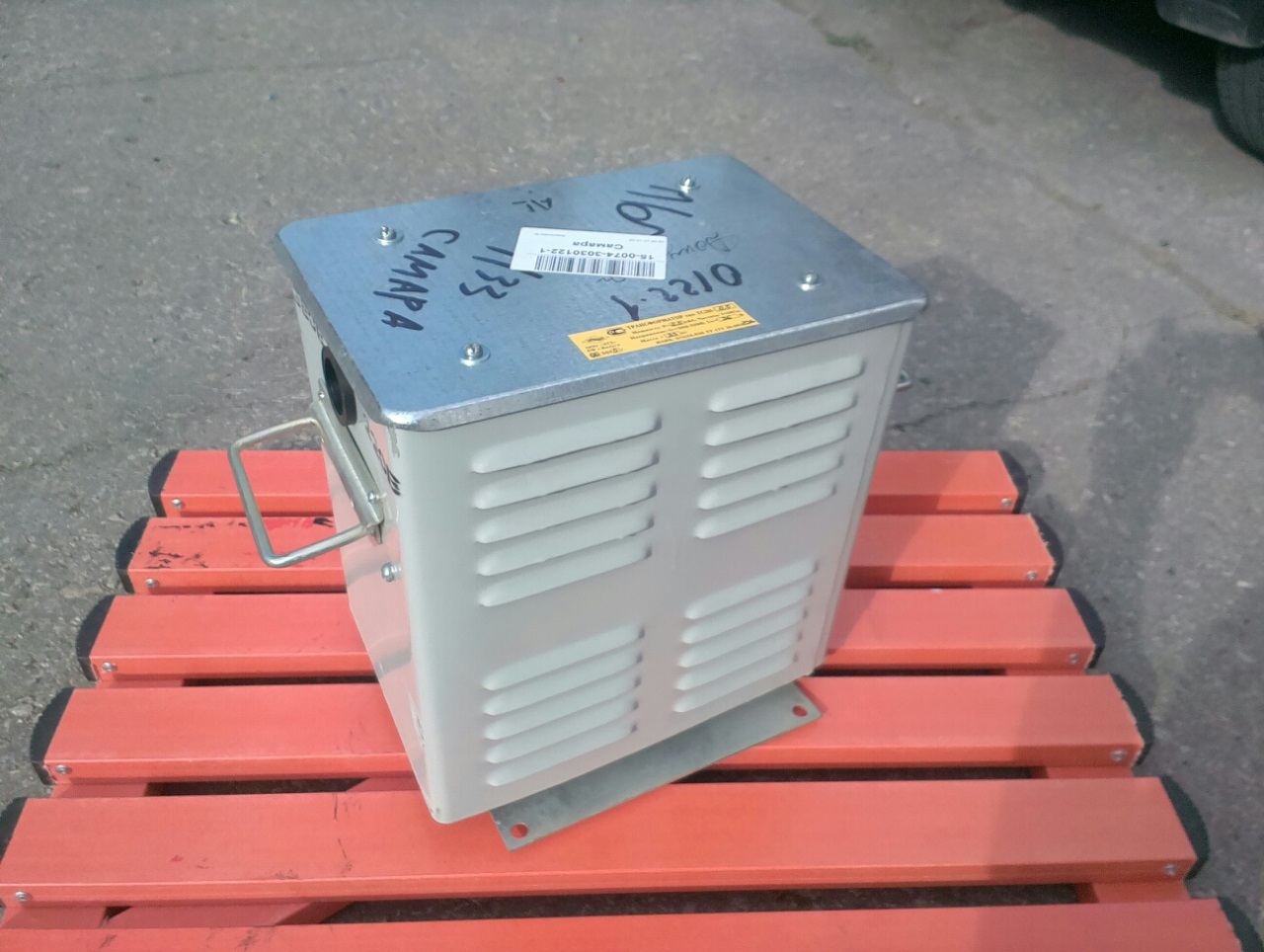

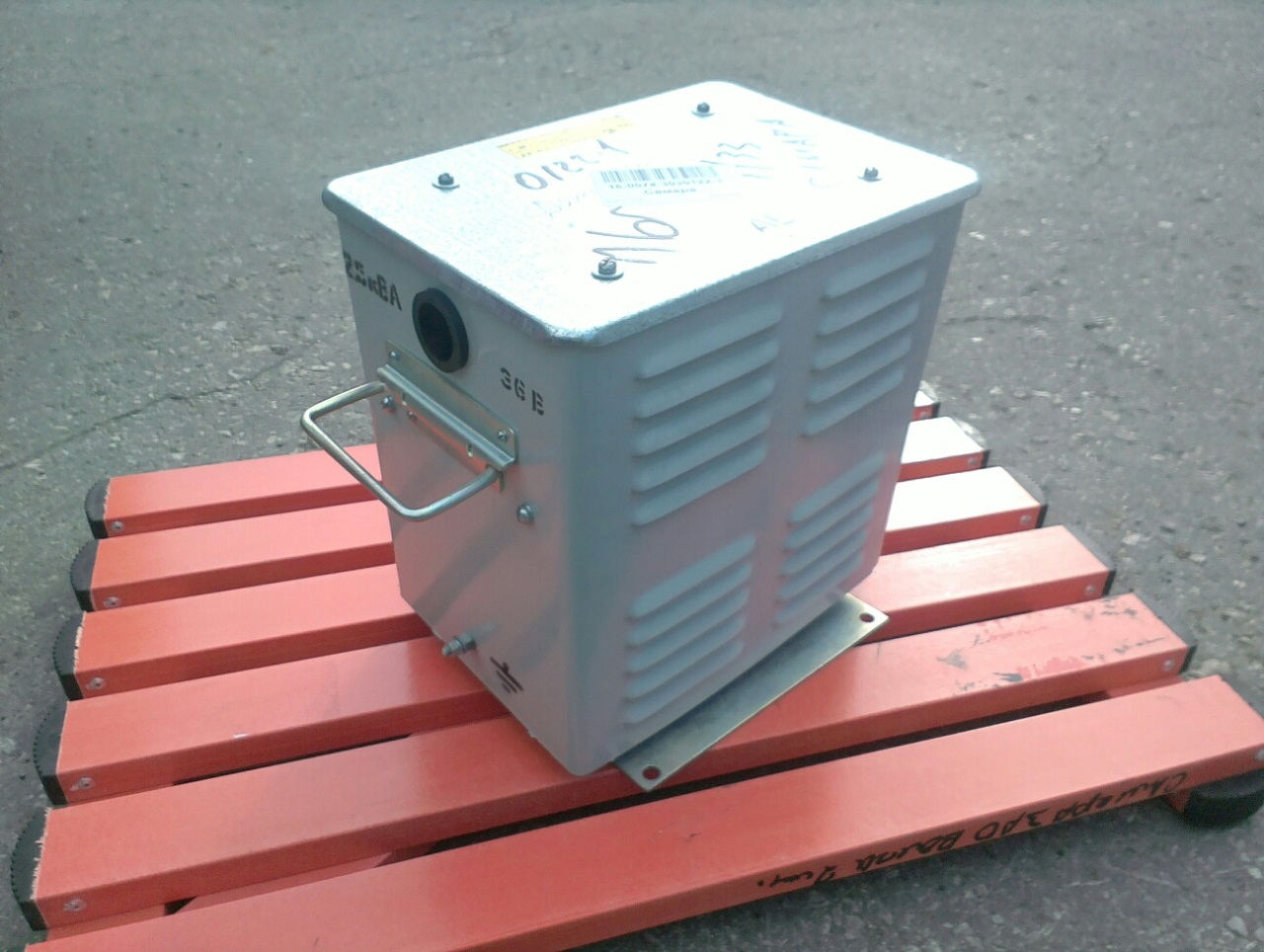

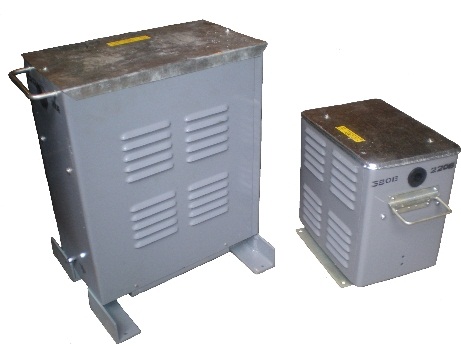

Трансформаторы ТСЗИ, ТСЗ, ТСЗМ, предназначены для питания электроинструмента, электроприборов, ламп местного освещения в сетях переменного тока частотой 50 и 60 Гц.
Структура условного обозначения:
Т - трехфазный; С - сухой; 3 - защищенный; И - для питания электроинструмента; М - многоцелевой;
X - номинальная мощность, кВА;
X - номинальное напряжение обмотки ВН, В;
X - номинальное напряжение обмотки НН, В;
УХ - климатическое исполнение и категория размещения (2,3) по ГОСТ 15150-69.
Охлаждение трансформатора естественное воздушное.
Трансформаторы имеют защитный кожух.
По условиям установки на месте работы трансформаторы относятся к стационарным.
Степень защиты по ГОСТ 14254-96 - IP20.
Частота - 50 и 60 Гц.
К. П. Д. - не менее 90%.
Требования техники безопасности по ГОСТ 12.2.007.2-75, пожарной безопасности по ГОСТ 12.1.004-91.
Трансформаторы соответствуют требованиям ИАЯК.671134.038ТУ.
Примечание:
1.По требованию заказчика обмотки трансформаторов мощностью 1,6; 2,5; 4,0; 6,3 кВА могут быть выполнены алюминиевыми обмоточными проводами (AL).
2.Возможно изготовление трансформаторов ТСЗИ как разделительных (ТСЗИР).
|
Обозначение, тип трансформатора
|
Основные технические характеристики
|
Частота, Гц
|
Масса, кг
|
Габаритные размеры, мм
L, W, H
|
|
Номинальная мощность, кВа
|
Номинальное напряжение обмоток, В
|
|
Первичная, ВН
|
Вторичная, НН
|
|
ТСЗИ-1,6
|
1,6
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
25,0
|
310х212х300
|
|
ТСЗИ-1,6 Al
|
1,6
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
23,0
|
310х212х300
|
|
ТСЗИ-2,5
|
2,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
27,0
|
310х212х300
|
|
ТСЗИ-2,5 Al
|
2,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
31,0
|
310х212х300
|
|
ТСЗИ-4,0
|
4,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
37,0
|
310х212х300
|
|
ТСЗИ-4,0 Al
|
4,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
40,0
|
310х242х365
|
|
ТСЗИ-4,5
|
4,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
44,0
|
310х242х365
|
|
ТСЗИ-5,0
|
5,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
46,0
|
310х242х365
|
|
ТСЗИ-6,3
|
6,3
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
49,0
|
310х242х365
|
|
ТСЗИ-6,3 Al
|
6,3
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
53,0
|
460х370х465
|
|
ТСЗИ-10,0
|
10,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
85,0
|
560х250х500
|
|
ТСЗИ-16,0
|
16,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
139,0
|
600х275х500
|
|
ТСЗИ-20,0
|
20,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
208,0
|
550х300х520
|
|
ТСЗИ-25,0
|
25,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
250,0
|
550х300х520
|
|
ТСЗИ-30,0
|
30,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
250,0
|
740х300х520
|
|
ТСЗИ-40,0
|
40,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
280,0
|
980х360х520
|
|
ТСЗИ-50,0
|
50,0
|
380;220
|
100:220-127; 42; 36; 24
|
50; 60
|
310,0
|
1020х360х530
|
|
ТСЗИ-63,0
|
63,0
|
380;220
|
100: 220-127;42;36;24
|
50; 60
|
340,0
|
1020х360х530
|
Для заказа звоните: (846) 231-43-79 и 231-43-97
