Трансформаторы тока Т-0,66 (ТОП-0,66) применяются для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформаторы тока изготавливаются климатического исполнения "У3".
Условия работы:
-высота над уровнем моря до 1000 м;
-температура окружающего воздуха от +40°С до -40°С;
-окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-рабочее положение в пространстве - любое.
Трансформатор состоит из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе из термопласта.
Трансформаторы тока имеют дополнительный вывод от первичной обмотки для присвоения приборов учета электрической энергии с целью предотвращения хищений электроэнергии, а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу.
Конструкция трансформатора исключает несанкционированный доступ к контактам вторичной обмотки после опломбирования крышки трансформатора органами Энергонадзора. Трансформаторы поставляются с поверкой и имеют пломбу ЦСМ.
Трансформатор крепится к заземленным конструкциям изделий потребителей с помощью основания.
Mежповерочный интервал 8 лет.
Сертификат об утверждении типа средств измерений №2457,№14450
Сертификат соответствия №РОСС RU.АЯ24.ВО4181
Свидетельство об утверждении типа средств измерений RU.C.34.001.A № 52290
|
Тип
|
Класс точности
|
Номинальный первичный ток, А
|
Номинальный вторичный ток, А
|
Номинальный коэффициент безопасности приборов
|
Масса
не более, кг
|
|
Т-0,66
|
0,5
|
5, 10, 15, 30, 40, 50, 75, 100, 150, 200, 300, 400
|
5
|
4, 4, 5, 5, 5, 4, 4, 5, 4, 6, 4, 7, 7
|
0,7
|
|
Т-0,66
|
0,5S
|
50, 75, 100, 150, 200, 300, 400
|
5
|
6, 6, 6, 6, 6, 6, 7
|
0,8
|
|
Т-0,66М
|
0,5 / 0,5S
|
200, 300, 400
|
5
|
6, 6, 7
|
1,1
|
|
ТШП-0,66
|
0,5
|
500, 600, 750, 800
|
5
|
6, 6,3, 7, 7
|
1,3
|
|
ТШП-0,66
|
0,5S
|
500, 600, 750, 800
|
5
|
6, 6,3, 7, 7
|
1,3
|
|
ТШП-0,66
|
0,5 / 0,5S
|
1000, 1200, 1500
|
5
|
2,7, 3, 3,3
|
1,3
|

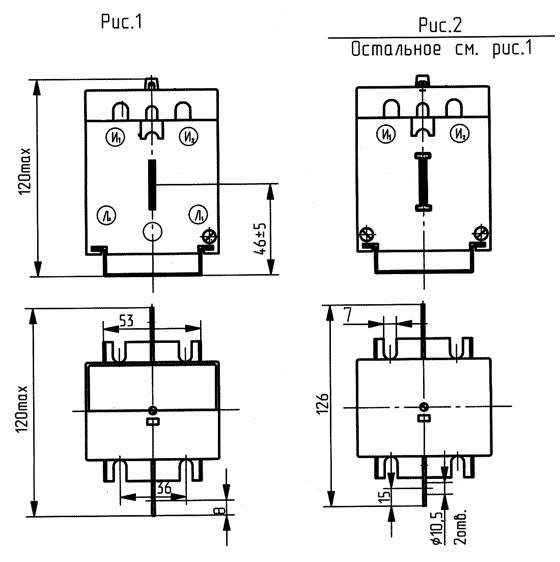

Габаритный чертеж трансформатора тока Т-0,66

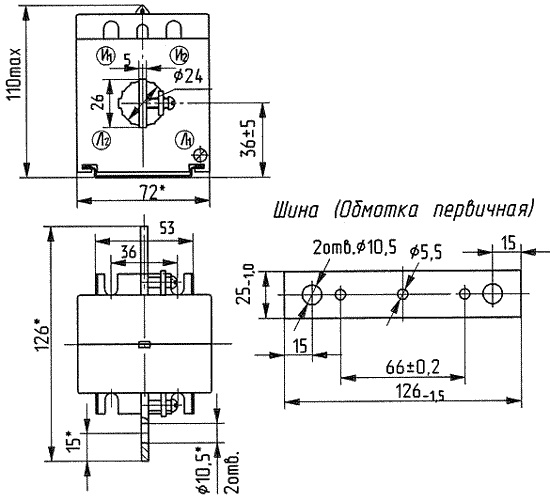

Габаритный чертеж трансформатора тока Т-0,66М

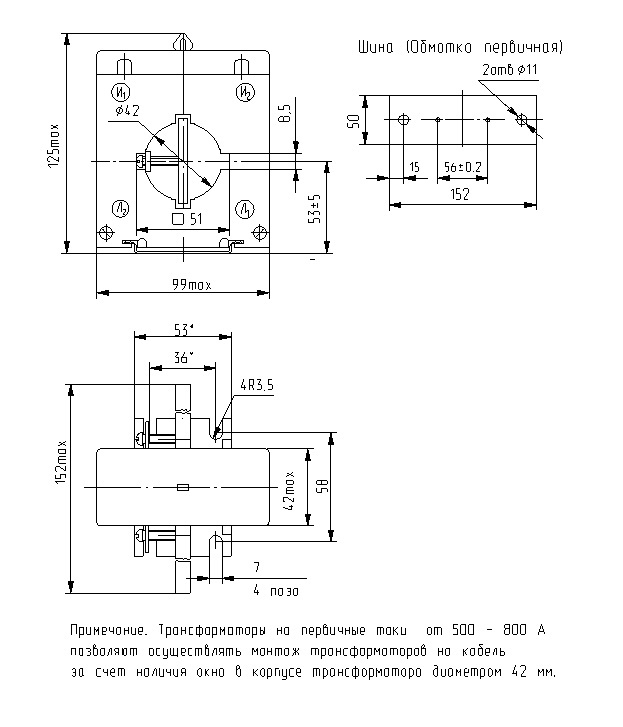

Габаритный чертеж трансформатора тока ТШП-0,66 (500, 600, 750, 800А)
.jpg)

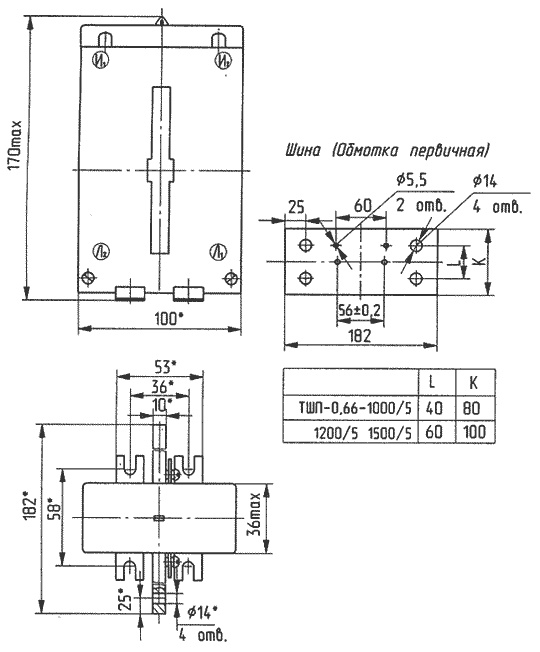

Габаритный чертеж трансформатора тока ТШП-0,66(1000,1200,1500А)
