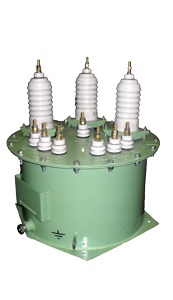

Трехфазные трансформаторы напряжения маслянные типа НТМИ 10 (6кВ), предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях автоматики с изолированной нейтралью.
Применяются для понижения высокого напряжения 6 или 10 кВ до 100 В, а также для учета, в том числе коммерческого и защитных устройств электрической энергии в электроустановках переменного тока. Трансформатор соответствует требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.
Трансформатор НТМИ предназначен для эксплуатации в районах с умеренным холодным климатом, при не взрывоопасной и химически активной среде, высоте установки над уровнем моря - не более 1000 м.
-
трансформатор не расчитан для работы в условиях тряски, вибрации, ударов.
-
режим работы - длительный.
-
температура окружающего воздуха: -45С до +45С для У1.
-
температура окружающего воздуха: -60С до +40С для ХЛ1.
-
относительная влажность воздуха: не более 80% при 25С.
Структура условного обозначения трансформаторов НТМИ - Х Х Х
Н – Напряжения
Т – Трехфазный
М – Масляный
И – С дополнительной обмоткой для контроля изоляции
Х – Класс напряжения первичной обмотки, кВ
Х – Климатическое исполнение (У; УХЛ)
Х – Категория размещения (3) по ГОСТ 15150
Пример условного обозначения трансформаторов:
Трансформатор с напряжением первичной обмотки 10 кВ, климатическим исполнением У, ка- тегорией размещения 3 при заказе и в докумен- тации другого изделия: «Трансформатор НТМИ-10 У3 СТ АО 00010033-019-2009».

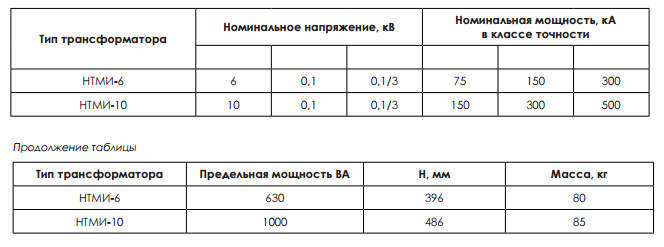

Основные технические характеристики НТМИ-10 (6кВ) транформаторов напряжения
Купить НТМИ 10кВ и НТМИ 6 кВ по низкой цене. Звоните
