Трансформаторы ОЛС-СТ-0,63/6(10), ОЛС-СТ-1,25/6(10), ОЛС-СТ-0,63/6(10)-023, ОЛС-СТ-1,25/6(10)-023, ОЛС-СТ-0,63/6(10)-П, ОЛС-СТ-1,25/6(10)-П, ОЛС-СТ-0,63/6(10)-023П, ОЛС-СТ-1,25/6(10)-023П (именуемые в дальнейшем трансформаторы) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО), являются комплектующими изделиями. Трансформаторы обеспечивают питание цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частотой 50 Гц с возможностью регулирования напряжения со стороны вторичной обмотки.
Трансформаторы комплектуются съемным предохранительным устройством (ПУ), предназначенным для защиты электрооборудования.
Трансформатор изготавливаются в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:
- верхнее значение температуры окружающего воздуха для исполнения «У» плюс 50 ºС, для исполнения «Т» плюс 55 ºС;
- нижнее значение температуры окружающего воздуха минус 45 ºС;
- относительная влажность воздуха 100 % при плюс 25 ºС для исполнения «У», при плюс 35 ºС – для исполнения «Т»;
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69;
- положение трансформатора в пространстве – любое.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные трансформаторов приведены в таблице 1. Конкретные значения параметров указаны в паспортах на трансформаторы и могут отличаться от указанных в таблице, по согласованию с заказчиком.
Таблица 1
|
Наименование параметра
|
Значение для типов
|
|
ОЛС-СТ-0,63/6
|
ОЛС-СТ-0,63/10
|
ОЛС-СТ-1,25/6
|
ОЛС-СТ-1,25/10
|
|
Номинальная мощность, В∙А
|
630
|
1250
|
|
Класс напряжения, кВ
|
6
|
10
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
12
|
7,2
|
12
|
|
Номинальное напряжение обмотки ВН, кВ
|
6
6,3
6,6
|
10
10,5
11
|
6
6,3
6,6
|
10
10,5
11
|
|
Уровень изоляции
|
«а», «б»
|
|
Класс нагревостойкости изоляции
|
В
|
|
Номинальное напряжение обмотки НН, В: х – а1 (основное)
х – а2
х – а3
х – а4
|
100
209
220*
231
|
|
Номинальный ток в обмотке НН на основном ответвлении, А
|
6,3
|
12,5
|
|
Схема и группа соединения обмоток
|
1/1-0
|
|
Потери холостого хода, Вт, не более
|
30
|
|
Потери короткого замыкания (основное ответвление), Вт, приведённые к 75°С
|
20
|
|
Ток холостого хода, А, не более
|
1,25
|
|
Напряжения короткого замыкания, приведённое к 75°С, %
|
5,3
|
4,7
|
|
Номинальная частота, Гц
|
50 или 60
|
|
Коэффициент трансформации
- на основном ответвлении
- на всех остальных ответвлениях
|
±0,5%
±1%
|
|
Допуски на основные характеристики:
- на напряжение короткого замыкания
- на потери короткого замыкания
- на потери холостого хода
- на суммарные потери
- на ток холостого хода
|
±10%
+10%
+15%
+10%
+35%
|
|
Тип плавкой вставки предохранительного устройства
|
Патрон ПН 01-10 У3
|
* - возможно изготовление трансформаторов ОЛС-СТ с одним отводом вторичной обмотки на напряжение 230 В;

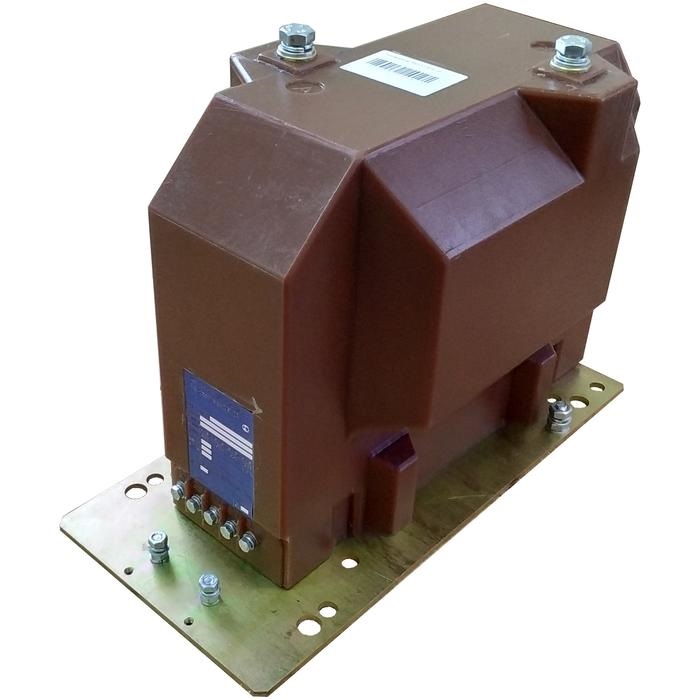

Трансформаторы по виду конструкции являются опорными однофазными двухполюсными двухобмоточными. Корпус трансформаторов выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Общий вид трансформаторов, габаритные, установочные и присоединительные размеры приведены на рис. 1, 2, 3, 4 принципиальные схемы приведены на рис. 5, 6.
Высоковольтные вводы первичной обмотки расположены на верхней части трансформаторов и выполнены в виде контактов с резьбой М10, либо М8 (при комплектации трансформатора предохранительным устройством). Вводы вторичной обмотки располагаются в нижней части трансформаторов и выполнены в виде контактов с резьбой М5 или М6.
Трансформаторы имеют болт заземления М8, который расположен на основании.

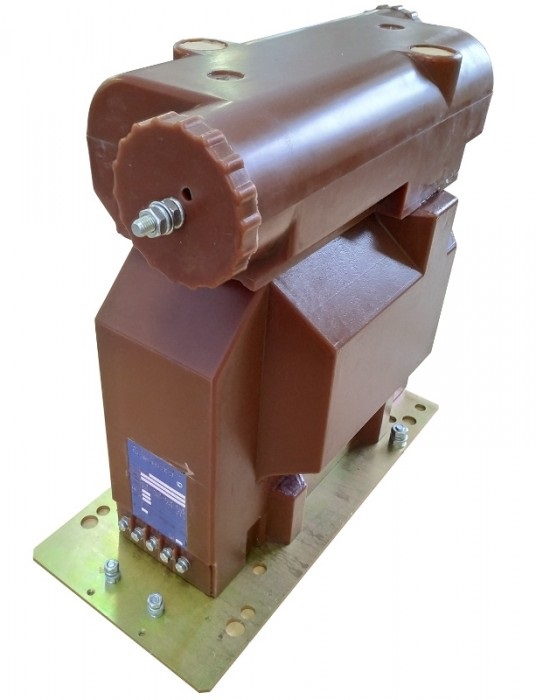

Трансформаторы могут комплектоваться предохранительным устройством, которое устанавливается на трансформаторы со стороны первичных выводов и фиксируется винтами М10. Корпус предохранительного устройства литой, выполнен из эпоксидного компаунда. В отсеки корпуса устанавливается две плавкие вставки (Патрон ПН 01-10 У3), отсеки закрываются торцевыми крышками.
Трансформаторы могут комплектоваться прозрачными пластмассовыми
крышками с возможностью пломбирования для защиты вторичных выводов от несанкционированного доступа.
