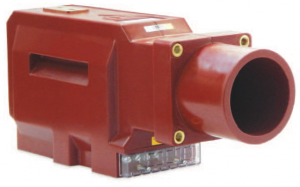

Опорный измерительный трансформатор тока ТОЛ-НТЗ-10-61 внутренней установки с классом изоляции 10 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора ТОЛ-НТЗ-10-61
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток, А |
5 – 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 или 60 *1 |
|
Максимальное количество вторичных обмоток (выводов) |
6(12) *2 |
|
Номинальные вторичные нагрузки, В·А, вторичных обмоток |
|
|
- для измерений и учета при cos φ2 = 1 |
1; 2; 2,5 |
|
- для измерений, учета и защиты при cos φ2 = 0,8 |
3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
|
Класс точности *3 вторичных обмоток |
|
|
- для измерений и учета |
0,2S; 0,2; 0,5S; 0,5 |
|
- для защиты |
5Р; 10Р |
|
Номинальный коэффициент безопасности приборов КБном (Fs) вторичной обмотки для измерений, не более |
5; 10; 15; 20; 25; 30; 35
(рекомендуемые значения – 5; 10) |
|
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее |
10; 15; 20; 25; 30; 35 |
|
Испытательное напряжение |
|
|
- одноминутное промышленной частоты для уровня изоляции «а», кВ |
28 |
|
- одноминутное промышленной частоты для уровня изоляции «б», кВ |
42 |
|
- грозового импульса (полный импульс), кВ |
75 |
|
Максимальный ток термической стойкости, кА |
40 |
*1 Для экспортных поставок.
*2 Максимальное число выводов зависит от варианта исполнения вторичных выводов, подробная информация указана в габаритном чертеже.
*3 Трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом.
Возможные варианты исполнения
-
К – c ответвлениями на вторичных обмотках
Возможные варианты исполнения и расположения вторичных выводов
-
А – параллельно установочной поверхности
-
В – перпендикулярно установочной поверхности
-
С – из гибкого провода, параллельно установочной поверхности
-
D – из гибкого провода, перпендикулярно установочной поверхности

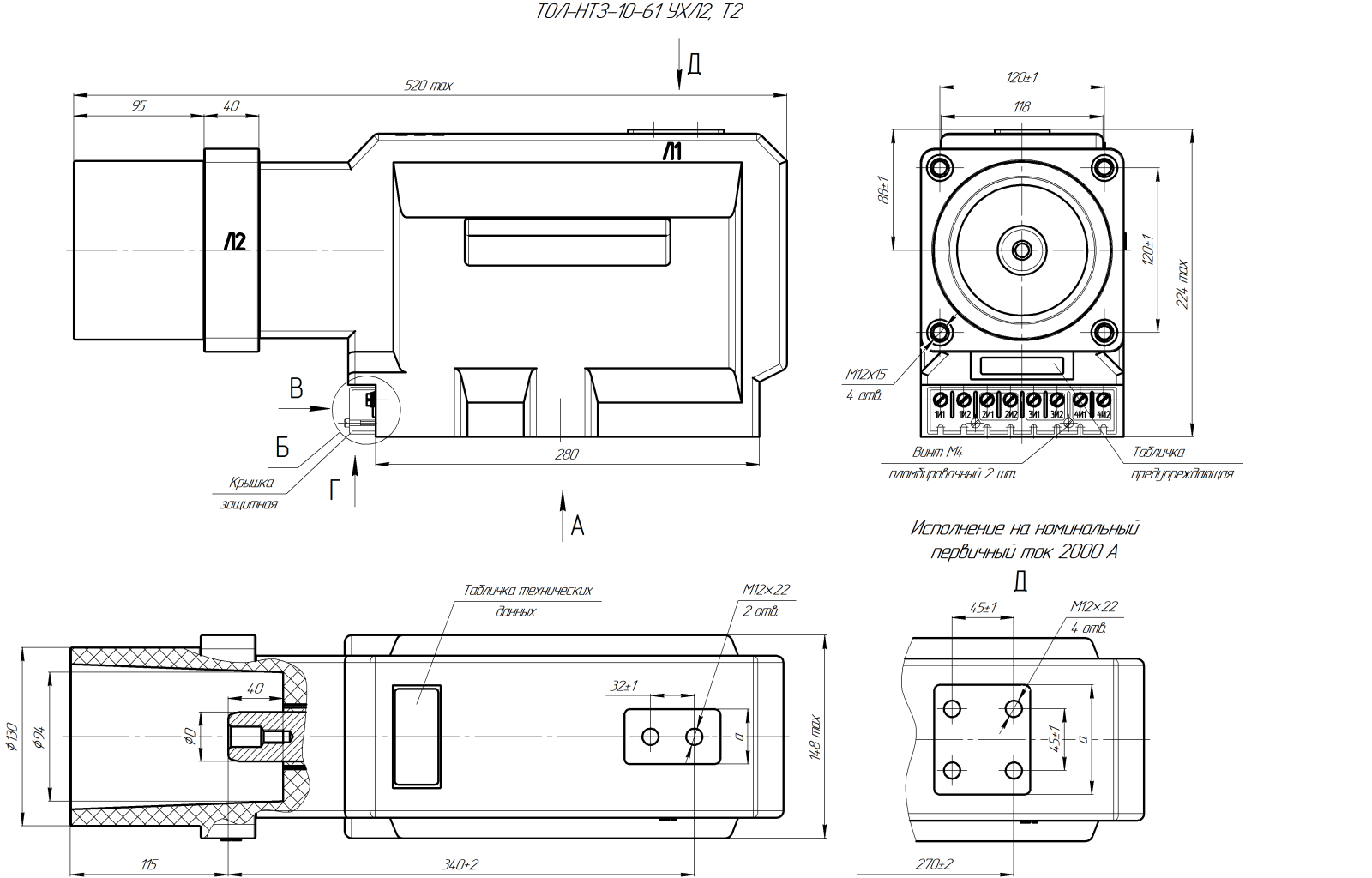

Габаритный чертеж трансформатора ТОЛ-НТЗ-10-61 скачать
