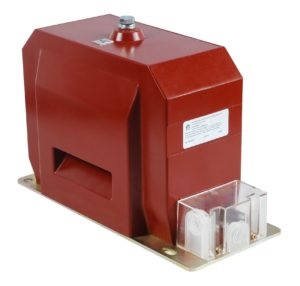

Заземляемый измерительный трансформатор напряжения ЗНОЛ-НТЗ-10-11Е,ЗНОЛ-НТЗ-6-11Е,ЗНОЛП-НТЗ-10-11Е,ЗНОЛП-НТЗ-6-11Е,ЗНОЛ-НТЗ-10-12Е,ЗНОЛ-НТЗ-6-12Е,ЗНОЛП-НТЗ-10-12Е,ЗНОЛП-НТЗ-6-12Е внутренней установки, рассчитанный на фазное напряжение, оснащенный клеммной коробкой вторичных выводов на металлическом основании. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики ЗНОЛ-НТЗ-10-11Е,ЗНОЛ-НТЗ-6-11Е,ЗНОЛП-НТЗ-10-11Е,ЗНОЛП-НТЗ-6-11Е,ЗНОЛ-НТЗ-10-12Е,ЗНОЛ-НТЗ-6-12Е,ЗНОЛП-НТЗ-10-12Е,ЗНОЛП-НТЗ-6-12Е
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
3/√3
3,3/√3
6/√3
6,3/√3
6,6/√3
6,9/√31) |
10/√3
10,5/√3
11/√31) |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3; 110/√3; 120/√3; 127/√3; 200/√3; 220/√3; 230/√3; 100; 110; 120; 127; 200; 220; 2301) |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3; 127/3; 200/3; 220/3; 230/3; 100; 110; 120; 127; 200; 220; 2301) |
|
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность основной вторичной обмотки, ВА |
См. таблицу диапазонов номинальных мощностей |
|
Класс точности дополнительной вторичной обмотки |
3.0; 3Р; 6Р |
|
Номинальная мощность дополнительной вторичной обмотки, В·А |
30; 50; 75; 100; 150; 200; 3001) |
|
Предельная мощность вне класса точности, ВА |
400; 630 |
|
Номинальная частота, Гц |
50 или 602) |
|
Группа соединения обмоток |
|
|
- с одной вторичной обмоткой |
1/1–0 |
|
- с двумя вторичными обмотками |
1/1/1–0–0 |
|
- с тремя вторичными обмотками |
1/1/1/1–0–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок.
Диапазоны значений номинальных мощностей основных вторичных обмоток для соответствующих классов точности
|
Класс точности первой основной вторичной обмотки |
Класс точности второй основной вторичной обмотки |
Номинальная мощность основной вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность основных вторичных обмоток при заданном классе точности, ВА |
|
одна обмотка |
две обмотки |
|
0.2 |
0.2(0.5;1.0;3.0) |
5-30 |
10-30 |
|
0.5 |
0.5(1.0;3.0) |
10-75 |
20-75 |
|
1.0 |
1.0(3.0) |
20-150 |
50-150 |
|
3.0 |
3.0 |
100-300 |
150-300 |
Пример записи обозначения трансформатора напряжения заземляемого, однофазного, электромагнитного, с литой изоляцией, изготовленного по ТУ 3414-004-30425794-2012, класса напряжения 10 кВ, конструктивного варианта исполнения «11», исполнения вторичных выводов расположенных в клеммной коробке «Е», с номинальным напряжением первичной обмотки 10000/√3 В, с двумя вторичными обмотками (первая с номинальным напряжением 100/√3 В - для 0.НТЗ.135-020 ТИ 12 подключения цепей измерения с классом точности 0,5 и нагрузкой 75 ВА, вторая с номинальным напряжением 100/3 - для подключения цепей защиты с классом точности 3Р и нагрузкой 100 ВА) климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:
Трансформатор напряжения ЗНОЛ-НТЗ-10-11Е-10000/√3:100/√3:100/3-0,5/3Р-75/100 УХЛ2 ТУ 3414-004-30425794-2012
