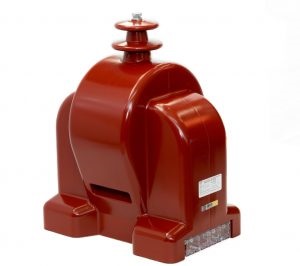

Трансформатор ЗНОЛ-НТЗ-35,ЗНОЛП-НТЗ-35
Версия для печатиБыстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры
доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц.
Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время.
Мы на связи 24 часа в сутки, 7 дней в неделю.
Коммерческое предложение из наличия в течение 15 минут.
Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции.
Сертификат. Паспорт. Заводская гарантия
Заземляемый измерительный трансформатор напряжения ЗНОЛ-НТЗ-35,ЗНОЛП-НТЗ-35 внутренней установки, рассчитанный на фазное напряжение. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.
Технические характеристики трансформатора ЗНОЛ-НТЗ-35,ЗНОЛП-НТЗ-35
|
Класс напряжения, кВ |
27 |
35 |
|
Наибольшее рабочее напряжение, кВ |
30 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
27/√3
27,51) |
35/√31) |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3; 110/√3; 120/√3; 127/√3; 200/√3; 220/√3; 230/√3; 100; 110; 120; 127; 200; 220; 2301) |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3; 127/3; 200/3; 220/3; 230/3; 100; 110; 120; 127; 200; 220; 2301) |
|
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность основной вторичной обмотки, В·А |
|
|
Класс точности дополнительной вторичной обмотки |
3.0; 3Р; 6Р |
|
Номинальная мощность дополнительной вторичной обмотки, В·А |
30; 50; 75; 100; 150; 200; 3001) |
|
Предельная мощность вне класса точности, В·А |
6302) |
|
Номинальная частота, Гц |
50 или 603) |
|
Группа соединения обмоток |
|
|
— с одной вторичной обмоткой |
1/1–0 |
|
— с двумя вторичными обмотками |
1/1/1–0–0 |
|
— с тремя вторичными обмотками |
1/1/1/1–0–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Возможно изготовление трансформаторов с предельной мощностью 1000 В·А.
3) Для экспортных поставок.
Диапазоны значений номинальных мощностей основных вторичных обмоток для соответствующих классов точности
|
Класс точности первой основной вторичной обмотки |
Класс точности второй основной вторичной обмотки |
Номинальная мощность основной вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность основных вторичных обмоток при заданном классе точности, ВА |
|
одна обмотка |
две обмотки |
|
0.2 |
0.2(0.5;1.0;3.0) |
5-100 |
10-100 |
|
0.5 |
0.5(1.0;3.0) |
10-200 |
10-200 |
|
1.0 |
1.0(3.0) |
20-300 |
50-300 |
|
3.0 |
3.0 |
100-300 |
150-300 |
