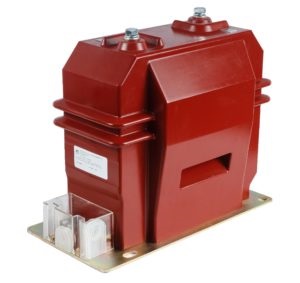

Незаземляемый измерительный трансформатор напряжения НОЛ-НТЗ-15-11Е,НОЛ-НТЗ-20-11Е внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на класс соответствующий напряжения.
Технические характеристики трансформатора НОЛ-НТЗ-15-11Е,НОЛ-НТЗ-20-11Е
Класс напряжения, кВ |
15 |
20 |
Наибольшее рабочее напряжение, кВ |
17,5 |
24 |
Номинальное напряжение первичной обмотки, кВ |
151) |
201) |
Номинальное напряжение вторичной обмотки, В |
100; 110; 120; 127; 200; 2201) |
Класс точности вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
Номинальная мощность вторичной обмотки, ВА |
|
Предельная мощность вне класса точности, ВА |
630 |
Номинальная частота, Гц |
50 или 602) |
Группа соединения обмоток |
|
- с одной вторичной обмоткой |
1/1–0 |
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок.
Диапазоны значений номинальных мощностей вторичных обмоток для соответствующих классов точности
Класс точности первой вторичной обмотки |
Класс точности второй вторичной обмотки |
Номинальная мощность вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность вторичных обмоток при заданном классе точности, ВА |
одна обмотка |
две обмотки |
0.2 |
0.2(0.5;1.0;3.0) |
5-50 |
10-60 |
0.5 |
0.5(1.0;3.0) |
10-150 |
20-150 |
1.0 |
1.0(3.0) |
20-250 |
50-250 |
3.0 |
3.0 |
100-400 |
150-400 |
