Трехфазная группа трансформаторов напряжения 3хЗНОЛП-НТЗ-10-05,3хЗНОЛП-НТЗ-10-06,3хЗНОЛП-НТЗ-10-07,3хЗНОЛП-НТЗ-6-05,3хЗНОЛП-НТЗ-6-06,3хЗНОЛП-НТЗ-6-07 внутренней установки с уменьшенными габаритами и мощностью. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначена для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики 3хЗНОЛП-НТЗ-10-05,3хЗНОЛП-НТЗ-10-06,3хЗНОЛП-НТЗ-10-07,3хЗНОЛП-НТЗ-6-05,3хЗНОЛП-НТЗ-6-06,3хЗНОЛП-НТЗ-6-07
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
3
3,3
6
6,3
6,6
6,91) |
10
10,5
111) |
|
Номинальное линейное напряжение основной вторичной обмотки, В |
100; 110; 120; 127; 200; 2201) |
|
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность основной вторичной обмотки, В·А |
|
|
- 0.2 |
30-75 |
|
- 0.5 |
60-150 |
|
- 1.0 |
150-450 |
|
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А |
300; 400 |
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток: |
|
|
- при симметричном режиме работы сети, В не более |
3 |
|
- при замыкании одной из фаз сети на землю, В |
От 90 до 110 |
|
Предельная мощность вне класса точности, ВА |
750 |
|
Номинальная частота, Гц |
50 или 602) |
|
Тип резисторов R1, R2, R3 |
HSC100 Tyco Electronics 2,7-3,3 кОм (допуск. Замена на C5-35 В, 100 Вт,
3 кОм ± 5%) |
HSC100 Tyco Electronics 2,2-2,5 кОм (допуск. Замена на C5-35 В, 100 Вт,
2,4 кОм ± 5%) |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок

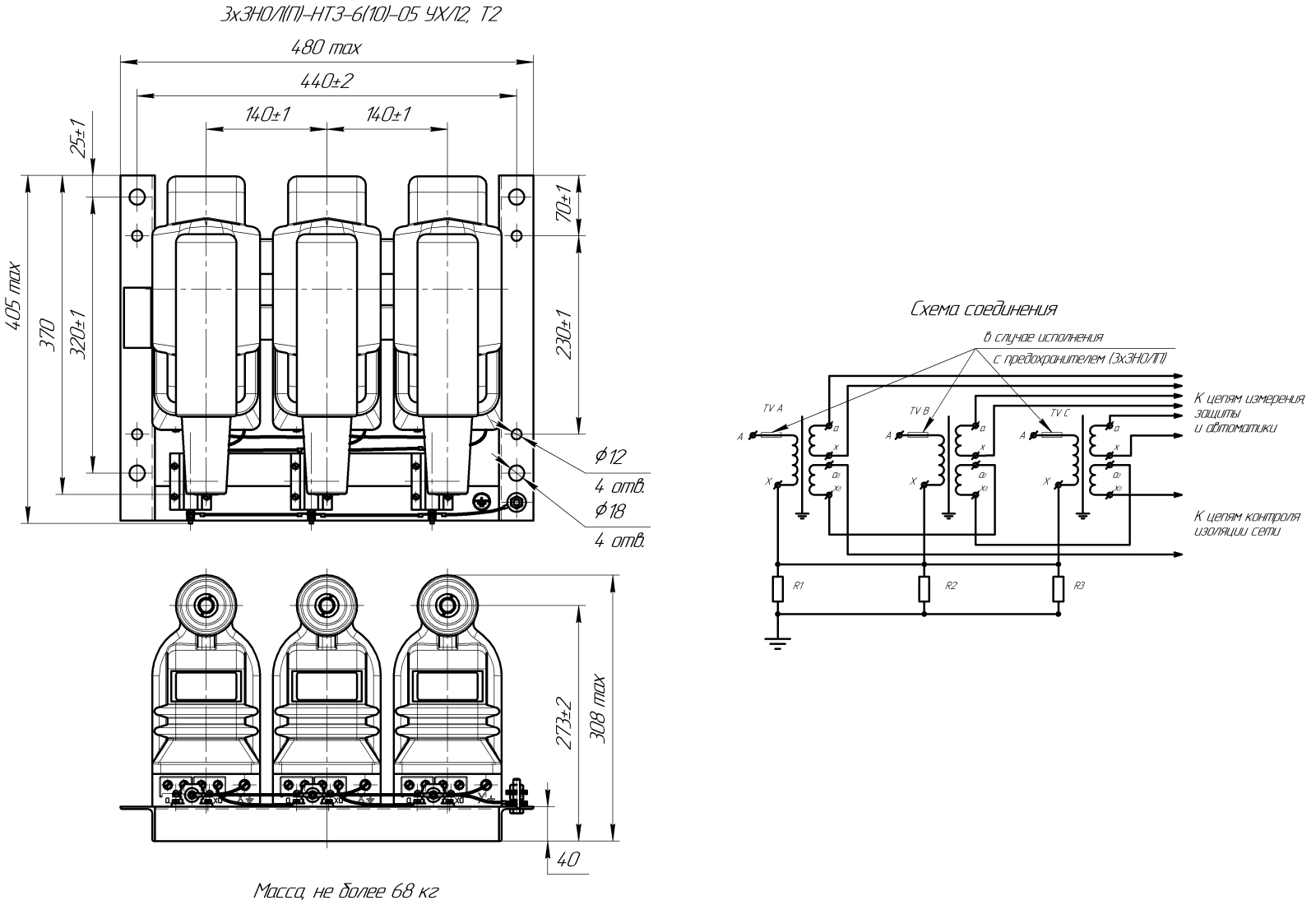

Габаритный чертеж трансформатора 3хЗНОЛП-10-05,3хЗНОЛП-6-05 скачать

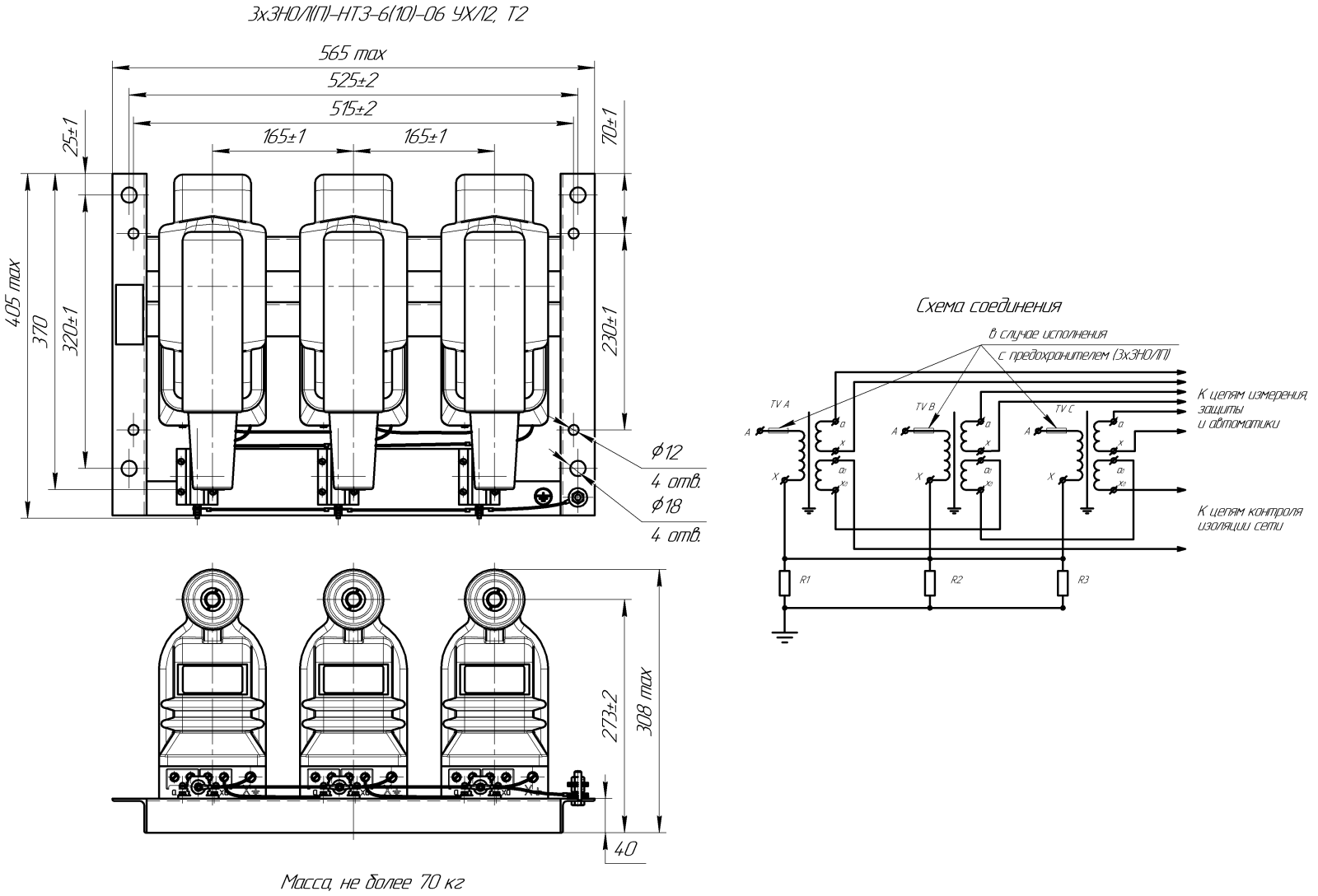

Габаритный чертеж трансформатора 3хЗНОЛП-10-06,3хЗНОЛП-6-06 скачать

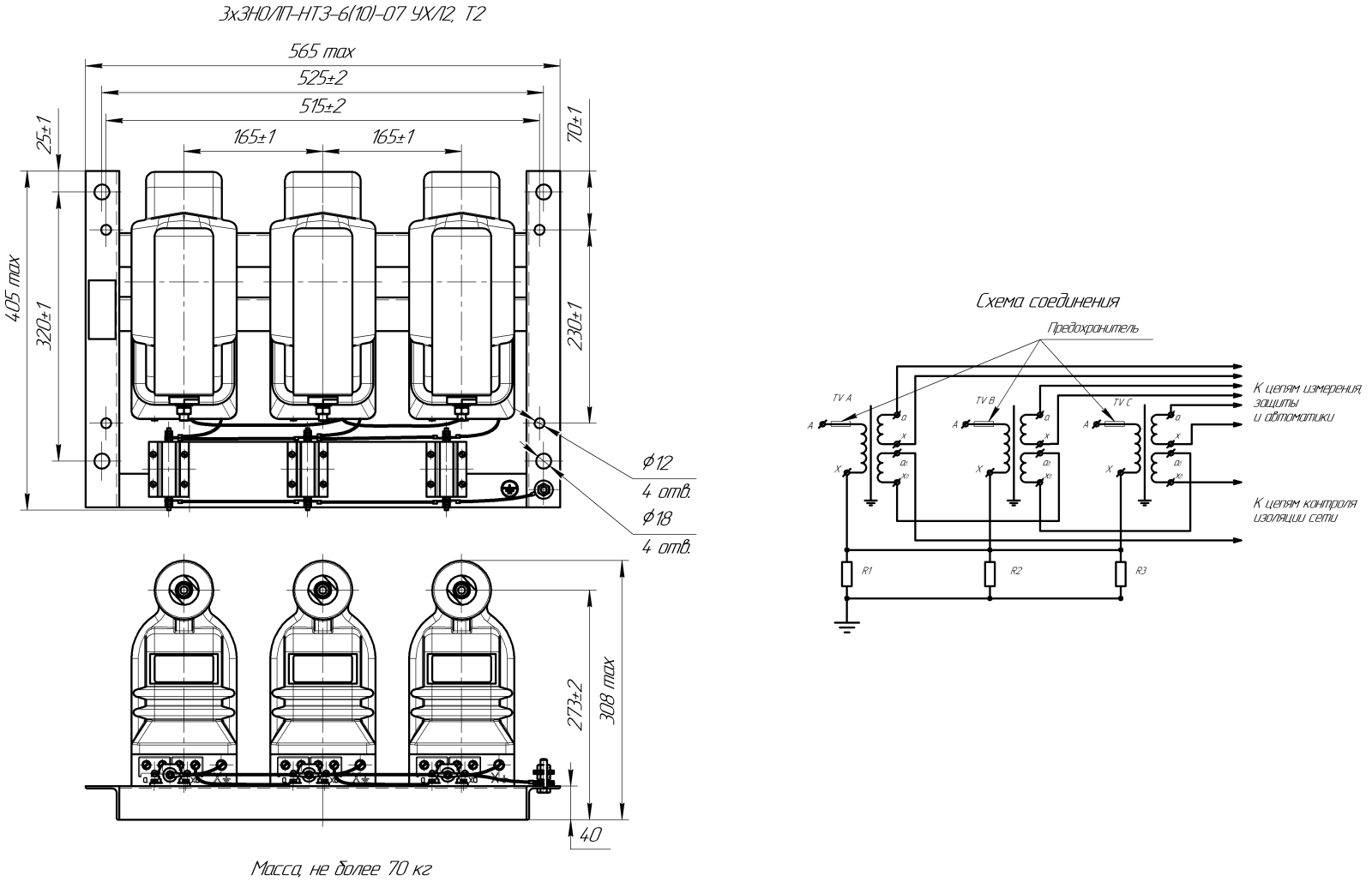

Габаритный чертеж трансформатора 3хЗНОЛП-10-7,3хЗНОЛП-6-07 скачать
