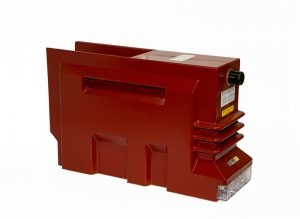

ЗНТОЛП-НТЗ-6 УХЛ2,ЗНТОЛП-НТЗ-10 УХЛ2 заземляемый комбинированный трансформатор внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора ЗНТОЛП-НТЗ-6 УХЛ2,ЗНТОЛП-НТЗ-10 УХЛ2
|
Класс напряжения, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
3/√3
3,3/√3
6/√3
6,3/√3
6,6/√3
6,9/√31) |
10/√3
10,5/√3
11/√31) |
|
Номинальное напряжение основной вторичной обмотки, В |
100/√3; 110/√3/√3; 120; 127/√3; 200/√3; 220/√3; 230/√3; 100; 110; 120; 127; 200; 220; 2301) |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3; 127/3; 200/3; 220/3; 230/3;
100; 110; 120; 127; 200; 220; 2301) |
|
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
|
Номинальная мощность основной вторичной обмотки, ВА |
См. таблицу диапазонов номинальных мощностей |
|
Класс точности дополнительной вторичной обмотки |
3.0; 3Р; 6Р |
|
Номинальная мощность дополнительной вторичной обмотки, ВА |
30; 50; 75; 100; 150; 200; 3001) |
|
Предельная мощность вне класса точности, ВА |
400 |
|
Номинальная частота, Гц |
50 или 602) |
|
Группа соединения обмоток |
|
|
- с одной вторичной обмоткой |
1/1–0 |
|
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок.
Диапазоны значений номинальных мощностей вторичных обмоток для соответствующих классов точности
|
Класс точности первой основной вторичной обмотки |
Класс точности второй основной вторичной обмотки |
Номинальная мощность основной вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность основных вторичных обмоток при заданном классе точности, ВА |
|
одна обмотка |
две обмотки |
|
0.2 |
0.2(0.5;1.0;3.0) |
5-40 |
10-40 |
|
0.5 |
0.5(1.0;3.0) |
10-100 |
20-100 |
|
1.0 |
1.0(3.0) |
20-200 |
50-200 |
|
3.0 |
3.0 |
100-300 |
150-300 |
Технические характеристики трансформатора тока в составе комбинированного трансформатора приведены в
общих сведениях о комбинированных трансформаторах
Уровень частичных разрядов изоляции первичной обмотки
|
Класс напряжения, кВ |
Напряжения измерения ЧР, кВ |
Допускаемый уровень ЧР, пКл |
|
6 |
7,2 |
50 |
|
4,6 |
20 |
|
10 |
12 |
50 |
|
7,7 |
20 |
Пример записи обозначения комбинированного трансформатора заземляемого, однофазного, электромагнитного, с литой изоляцией, с предохранительным устройством изготовленного по ТУ 3414-009-30425794-2013, класса напряжения 10 кВ, конструктивного варианта исполнения «1», исполнения вторичных выводов расположенных параллельно установочной поверхности «А», с номинальным напряжением первичной обмотки ТН 10000/√3 В с двумя вторичными обмотками ТН (первая с номинальным напряжением 100/√3 В - для подключения цепей измерения с классом точности 0,5 и нагрузкой 75 В·А, вторая с номинальным напряжением 100/3 В - для подключения цепей защиты с классом точности 3 и нагрузкой 100 В·А) с вторичной обмоткой ТТ класса точности 0,5S с коэффициентом безопасности (Fs) 10 и нагрузкой 10 В·А для коммерческого учета на номинальный первичный ток 150 А, номинальный вторичный ток 5 А, с односекундным током термической стойкости 16 кА климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:
Комбинированный трансформатор ЗНТОЛП-НТЗ-10-1А-10000/V3:100/V3:100/3-0.5/3/0.5SFs10-75/100/10-150/5 16кА УХЛ2 ТУ 3414-009-30425794-2013

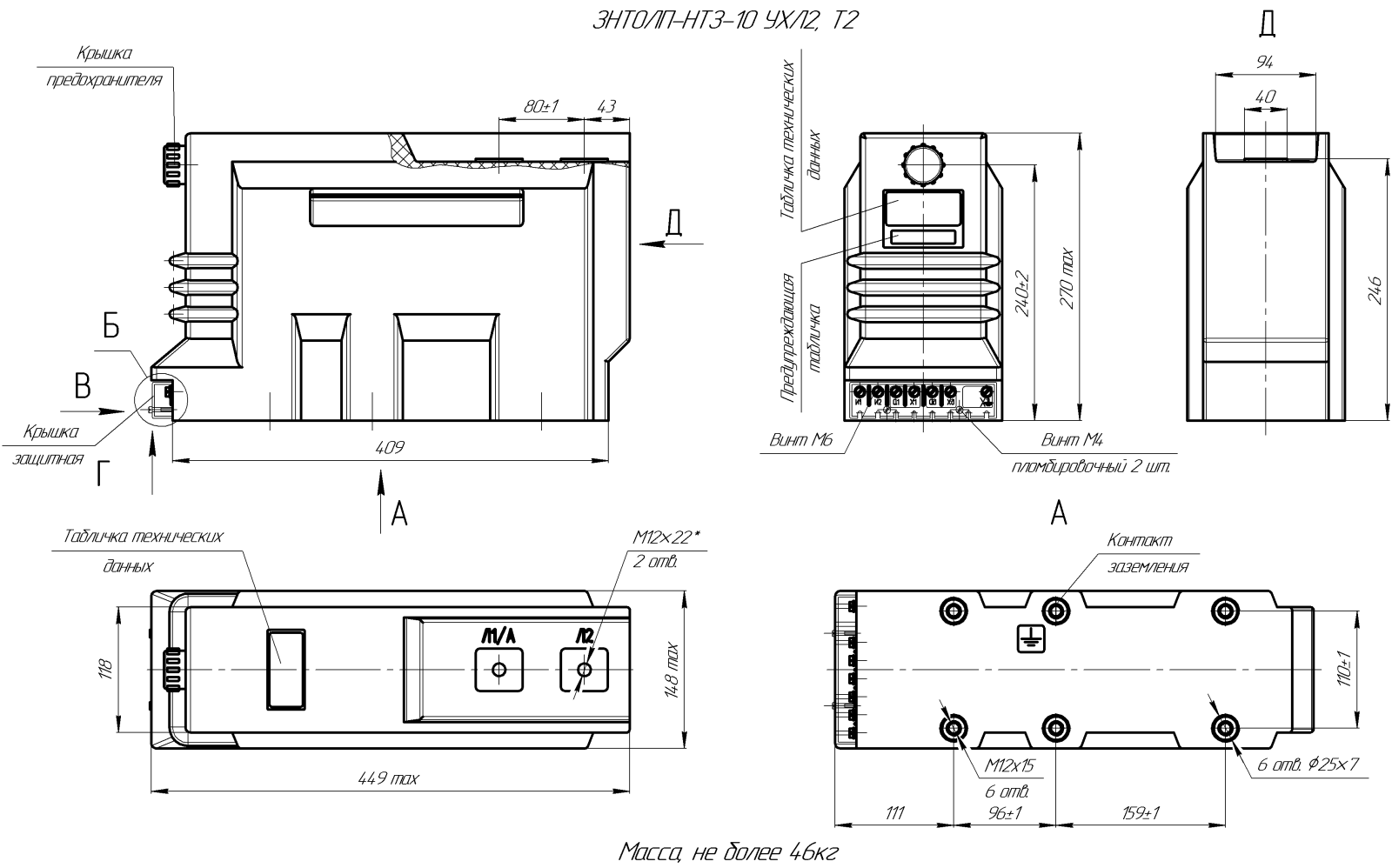

Габаритный чертеж трансформатора ЗНТОЛП-НТЗ-6 УХЛ2,ЗНТОЛП-НТЗ-10 УХЛ24 скачать
