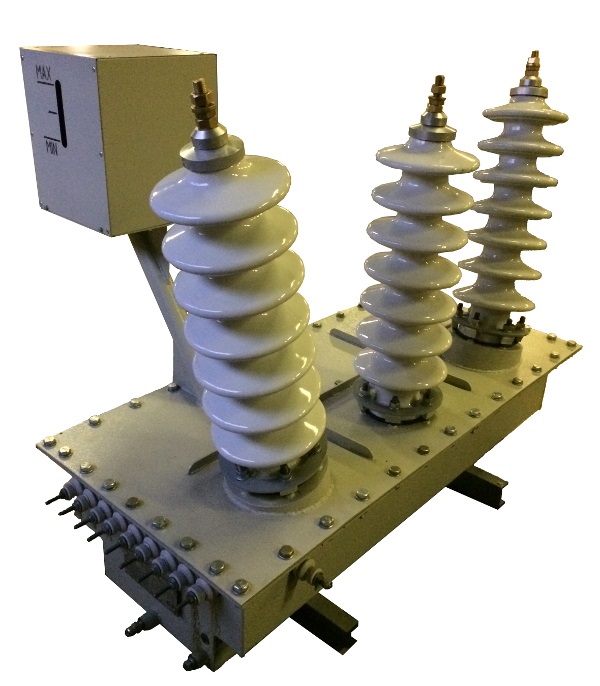

Назначение и область применения НАМИТ-35 УХЛ1
Трансформатор напряжения антирезонансный типоисполнения
НАМИТ-СТ-35 является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации, контроля изоляции в сетях 35 кВ переменного тока промышленной частоты с неэффективно заземлённой нейтралью. Трансформатор устанавливается в открытых распределительных устройствах (ОРУ).
Допускается эксплуатация трансформатора как силового, т.е. вне гарантированного класса точности при нагрузке, не превышающей предельную мощность.
Трансформатор изготавливается в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
– высота над уровнем моря - не более 1000м;
– относительная влажность, давление воздуха согласно ГОСТ 15543.1-89;
– температура окружающего воздуха от - 60ºС до + 40ºС;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
– положение трансформатора в пространстве – вертикальное (высоковольтные вывода направлен вверх).
Варианты НАМИТ-35 для заказа
Трансформатор напряжения НАМИТ-35-2-0,5/3Р-200ВА/80ВА УХЛ1
Трансформатор напряжения НАМИТ-35-2-0,2/0,5/3Р-90ВА/360ВА/100ВА УХЛ1
Технические параметры НАМИТ-35 УХЛ1
Технические параметры трансформаторов напряжения НАМИТ-35
|
Наименование параметра
|
НАМИТ-35-2 УХЛ1 |
|
1 осн. обм. |
2 осн. обм. |
|
1. Номинальное напряжение обмоток, кВ
- первичной (A, B, C)
- вторичной основной (a, b, c)
- вторичной дополнительной (ад, хд)
А) при симметричном номинальном первичном фазном напряжении, В, не более
Б) при приложенном симметричном линейном напряжении, и последующем замыкании одной из фаз на землю, В
|
35
0,1
3
100
|
35
0,1
3
100
|
|
2. Номинальное напряжение обмотки (0-0д) |
100/√3 |
|
3. Наибольшее длительно допустимое рабочее напряжение первичной обмотки, кВ |
40,5 |
|
4. Схема и группа соединения обмоток |
Yн/Yн/D-0
|
Yн/Yн/Yн/D-0-0
|
|
5. Номинальная трёхфазная мощность обмоток (соsφ 0,8), ВА вторичной основной при измерении линейных напряжений и симметричной нагрузке в классе точности:
0,2
0,5
1,0
3,0
|
90
360
450
600
|
90 (a1,b1,c1)
360 (a2,b2,c2)
450 (a2,b2,c2)
600 (a2,b2,c2)
|
|
6. Номинальная мощность дополнительной обмотки (ад, хд) в классе точности 3Р, ВА, не более |
100 |
|
7. Предельная трёхфазная мощность обмоток трансформатора, ВА
- первичной
- вторичной основной
- вторичной дополнительной
|
2000
1900
100
|
|
8. Полная масса трансформатора, кг Масса трансформаторного масла, кг |
330
80
|
