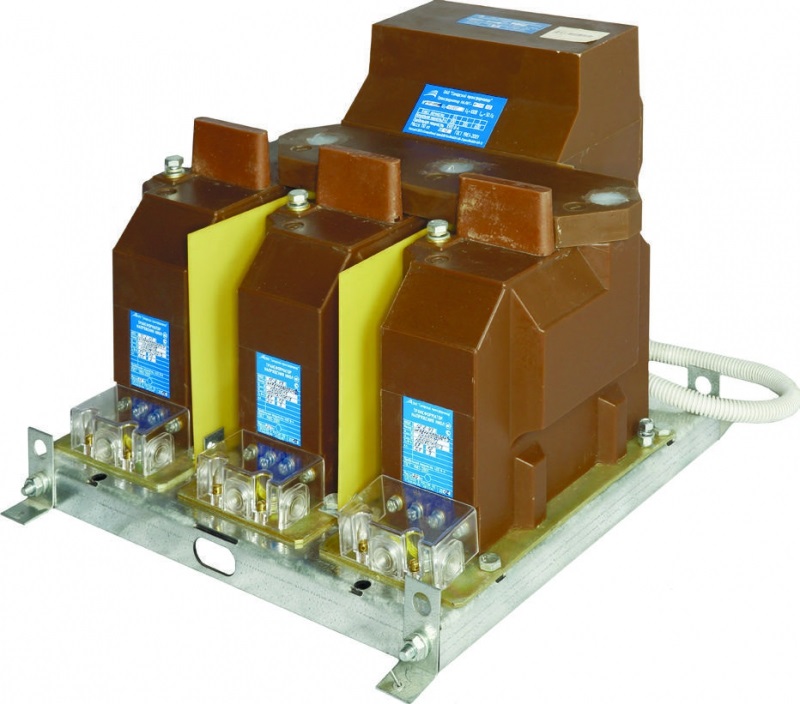

Трехфазная антирезонансная группа трансформаторов предназначена для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрически установках переменного тока класса напряжения 6 и 10 кВ с изолированной нейтралью или через дугогасящий реактор, а также для установки в комплектные распределительные устройства (КРУ) и в сборные камеры (КСО). Трехфазная группа обладает устойчивостью к феррорезонансу и (или) воздействию перемежающейся дуги в случае однофазного замыкания на землю.
изготавливается в климатическом исполнении У и Т категории размещения 2 по ГОСТ 15150-69
Технические параметры
Параметр
|
Значение
|
Номинальное напряжение первичной обмотки, кВ
|
6 или 10
|
Наибольшее рабочее напряжение, кВ
|
7,2 или 12
|
Номинальное напряжение основной вторичной обмотки (между фазами), В
|
100
|
Напряжение дополнительной вторичной обмотки
(аД - хД), не более, В
|
100/3
|
Класс точности основной вторичной обмотки
|
0,2
|
0,5
|
Номинальная мощность вторичной основной обмотки, ВА при измерении линейных напряжений и симметричной нагрузке и коэффициенте мощности cos ϕ2=0,8
в классе точности:
0,2
0,5
1,0
3,0
|
75
150
270
600
|
-
75
300
600
|
Номинальная мощность вторичной дополнительной обмотки, ВА
|
30
|
Предельная мощность обмоток вне класса точности, ВА
- первичной
- вторичной основной
- вторичной дополнительной
|
1000
900
100
|
