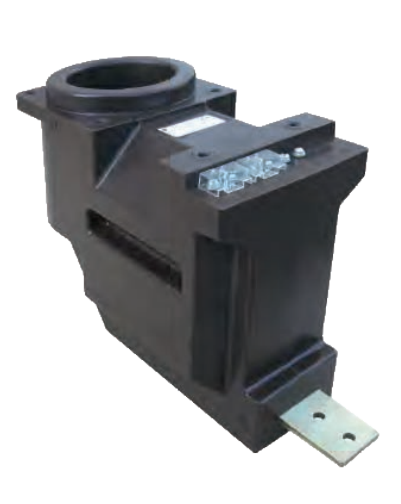

ТОЛ-СЭЩ-10-101,ТОЛ-СЭЩ-10-104 трансформатор

НАЗНАЧЕНИЕ ТОЛ-СЭЩ-10-101,ТОЛ-СЭЩ-10-104

Изготовление трансформаторов в исполнении 101 возможно на первичные токи 2500 А включительно.

** В соответствии с заказом, трансформаторы могут быть изготовлены с током термической стойкости до 51 кА, электродинамической стойкости до 128 кА при номинальном первичном токе от 300 до 2500 А.

Трансформаторы исполнений 101 — 104 не подлежат заземлению, т.к. не имеют подлежащих заземлению металлических частей. Крепление трансформаторов исполнений 101 — 104 на месте установки производится с помощью шести болтов М12 к закладным элементам крепления, расположенным на основании трансформатора.

Трансформатор может иметь до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы вторичных обмоток имеют три варианта исполнения, расположены в нижней части трансформатора. Трансформатор может быть установлен в любом положении и имеет два варианта крепления.

Пример условного обозначения опорного трансформатора тока:

— с литой изоляцией на номинальное напряжение 10 кВ конструктивного вари- анта исполнения 101, с вторичными обмотками: первая — класса точности 0,2S и нагрузкой 5 B·A, вторая — класса точности 10P и нагрузкой 15 B·А; на номинальный первичный ток 300 A, номинальный вторичный ток 5 А, климатического исполнения «У» категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:

Опорный трансформатор тока ТОЛ-СЭЩ-10-101-0,2S/10P-5/15-300/5 У2

Рис. 10.1., 10.2. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10 исполнений 101-104
