Трансформатор тока ТОЛ-СЭЩ-10-201 исполнений 11-1, 11-2, 21-1, 21-2

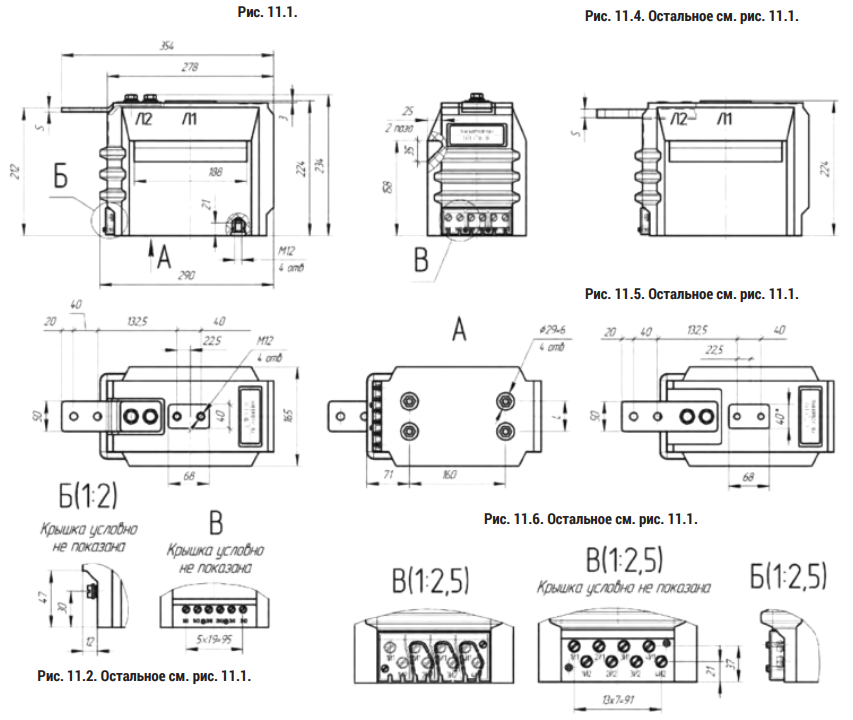

Рис. 11.1. — 11.7. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-201 исполнений 11-1, 11-2, 21-1, 21-2
|
Применяемость |
Номинальный
первичный ток |
Количество
вторичных обмоток |
S, мм |
L, мм |
Рисунок |
Масса, кг,
не более |
|
ТОЛ-СЭЩ-10-201-11-1 |
5-400 |
не более 3
(не более 6 вторичных выводов) |
6 |
50 |
11.1 |
25 |
|
500-800 |
10 |
11.4, 11.5 |
|
1000-2000 |
14 |
11.4, 11.7 |
|
ТОЛ-СЭЩ-10-201-11-2 |
5-400 |
не более 4
(не более 8 вторичных выводов) |
6 |
110 |
11.11, 11.62 |
|
500-800 |
10 |
11.11, 11.4, 11.5, 11.62 |
|
1000-2000 |
14 |
11.11, 11.4, 11.62, 11.7 |
|
ТОЛ-СЭЩ-10-201-21-1 |
5-400 |
не более 3
(не более 6 вторичных выводов) |
6 |
50 |
11.3 |
|
500-800 |
10 |
11.3, 11.4, 11.5 |
|
1000-2000 |
14 |
11.3, 11.4, 11.7 |
|
ТОЛ-СЭЩ-10-201-21-2 |
5-400 |
не более 4
(не более 8 вторичных выводов) |
6 |
110 |
11.22, 11.31 |
|
500-800 |
10 |
11.22, 11.31, 11.4, 11.5 |
|
1000-2000 |
14 |
11.22, 11.31, 11.4, 11.7 |
1 для испонений с числом обмоток не более 3 (не более 6 вторичных выводов);
2 для исполнений с четырьмя обмотками (не более 8 вторичных выводов).
|
Номинальный первичный ток |
Покрытие первичных контактов |
|
5-400 |
без покрытия (латунь) |
|
500-800 |
Л1 — без покрытия (латунь), Л2 — олово (медь) |
|
1000-2000 |
серебро (медь) |
Рис. 12.1.-12.7. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-201 исполнений 31-1, 31-2, 41-1, 41-2
|
Применяемость |
Номинальный первичный ток |
Количество вторичных обмоток |
S, мм |
L, мм |
Рисунок |
Масса, кг, не более |
|
ТОЛ-СЭЩ-10-201-31-1 |
5-400 |
не более 3 (не более 6 вторичных выводов) |
6 |
50 |
12.3 |
25
(293) |
|
500-800 |
10 |
12.3, 12.4, 12.5 |
|
1000-2000 |
14 |
12.3, 12.4, 12.6 |
|
ТОЛ-СЭЩ-10-201-31-2 |
5-400 |
не более 4
(не более 8 вторичных выводов) |
6 |
110 |
12.31, 12.72 |
|
500-800 |
10 |
12.31, 12.4, 12.5, 12.72 |
|
1000-2000 |
14 |
12.31, 12.4, 12.6, 12.72 |
|
ТОЛ-СЭЩ-10-201-41-1 |
5-400 |
не более 3
(не более 6 вторичных выводов) |
6 |
50 |
12.3 |
|
500-800 |
10 |
12.4, 12.5 |
|
1000-2000 |
14 |
12.4, 12.6 |
|
ТОЛ-СЭЩ-10-201-41-2 |
5-400 |
не более 4
(не более 8 вторичных выводов) |
6 |
110 |
12.11, 12.22 |
|
500-800 |
10 |
12.11, 12.22, 12.4, 12.5 |
|
1000-2000 |
14 |
12.11, 12.22, 12.4, 12.6 |
1 для исполнений с числом обмоток не более 3 (не более 6 вторичных выводов);>
2 для исполнений с четырьмя обмотками (не более 8 вторичных выводов);
3 для исполнений с длиной вторичных выводов более 100 мм;
4 размер L2 согласно заказа минимум 100 мм.
|
Номинальный первичный ток |
Покрытие первичных контактов |
|
5-400 |
без покрытия (латунь) |
|
500-800 |
Л1 — без покрытия (латунь), Л2 — олово (медь) |
|
1000-2000 |
серебро (медь) |
