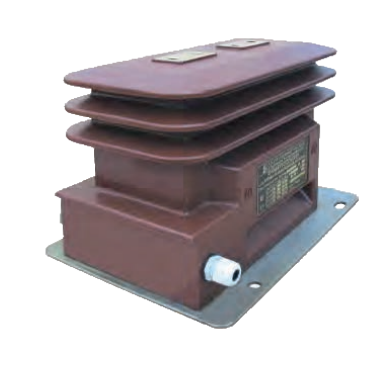

Трансформатор тока ТОЛ-СЭЩ-10-IV обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в целях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Трансформатор изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69 для эксплуатации на открытом воздухе и предназначен для работы в следующих условиях:
-
верхнее значение температуры окружающего воздуха для исполнения «УХЛ» +50°С, для исполнения «Т» +65°С;
-
нижнее значение температуры окружающего воздуха при эксплуатации −60°С для исполнения «УХЛ»; −10°С для исполнения «Т»;
-
относительная влажность, давление воздуха по ГОСТ 15543.1-89;
-
высота установки над уровнем моря не более 1000 м;
-
окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы — атмосфера тира II по ГОСТ 15150-69;
-
трансформатор рассчитан на суммарную механическую нагрузку от ветра 40 м/с, гололеда с толщиной стенки льда 20 мм и оттяжения проводов не более 500 Н (50 кгс);
-
трансформатор соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90,
-
положение трансформатора в пространстве — горизонтальное.
ОПИСАНИЕ КОНСТРУКЦИИ
Трансформатор выполнен в виде опорной конструкции. Корпус выполнен из компаунда на основе циклоалифатической смолы, который одновременно является главной изоляций, обеспечивает защиту обмоток от механических и климатических воздействий.
Пример условного обозначения трансформатора:
-
опорный трансформатор тока с литой изоляцией на номинальное напряжение 10 кВ, IV степени загрязнения по ГОСТ 9920-89, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 10 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 15 В·A для подключения цепей измерения, класса точности 10P нагрузкой 30 В·A для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «УХЛ», категории размещения 1 по ГОСТ 15150-69 при его заказе и в документации другого изделия:
Трансформатор тока ТОЛ-СЭЩ-10-IV-01-0,2S/0,5/10P-10/15/30-300/5 УХЛ1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-10-IV
Таблица 4
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток, А |
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600;
750; 800; 1000; 1200; 1500; 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 |
|
Число вторичных обмоток |
1; 2; 3 |
Номинальная вторичная нагрузка, В·А:
-
обмотки для измерения: при cos φ2=1
при cos φ2=0,8
-
для защиты: при cos φ2=0,8
|
1; 2; 2,5;
5; 10; 15;
15; 20; 30 |
Номинальный класс точности:
-
для измерений и учета
-
для защиты
|
0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P |
|
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более |
10; 15; 20 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более |
5; 10; 15 |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01 |
Исп. 02 |
Исп. 03 |
|
|
10 А |
1 |
2 |
— |
|
15 А |
1,6 |
3 |
— |
|
20 А |
2 |
4 |
— |
|
30 А |
3 |
6 |
— |
|
40 А |
4 |
6 |
8 |
|
50 А |
5 |
8 |
10 |
|
75 А |
8 |
10 |
16 |
|
100 А |
10 |
16 |
20 |
|
150 А |
16 |
20 |
31,5 |
|
200 А |
20 |
31,5 |
40 |
|
300 А |
31,5 |
40 |
— |
|
400-2000 А |
40 |
— |
— |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01 |
Исп. 02 |
Исп. 03 |
|
|
10 А |
2,5 |
5 |
— |
|
15 А |
4 |
7,5 |
— |
|
20 А |
5 |
10 |
— |
|
30 А |
7,5 |
15 |
— |
|
40 А |
10 |
15 |
20 |
|
50 А |
12,5 |
20 |
25 |
|
75 А |
20 |
25 |
40 |
|
100 А |
25 |
40 |
50 |
|
150 А |
40 |
50 |
78,8 |
|
200 А |
50 |
78,8 |
100 |
|
300 А |
78,8 |
100 |
— |
|
400-2000 А |
100 |
— |
— |
При отсутствии специальных требований трансформаторы изготавливаются со значениями технических параметров, выделенных жирным шрифтом. По требованию заказчика трансформаторы могут быть изготовлены с данными, отличными от указанных в таблице.
Рис. 13. Габаритные, установочные и присоединительные размеры трансформаторов тока ТОЛ-СЭЩ-10-IV УХЛ1, Т1
|
Применяемость |
Номинальный первичный ток, А |
Покрытие первичных контактов |
а, мм |
Масса, кг, не более |
|
ТОЛ-СЭЩ-10-IV УХЛ1, Т1 |
до 800 включительно |
без покрытия (латунь) |
40 |
27 |
|
600-2000 |
серебро (медь) |
60 |
Не задействованные вторичные выводы должны быть заглушены. Крышками комплектуются первые две обмотки измерительных классов точности: 0,2S; 0,2; 0,5S, 0,5.
Рис. 14. Стандартные схемы подключения трансформаторов
