НАЗНАЧЕНИЕ
Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в целях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 20 кВ.
-
верхнее значение температуры окружающего воздуха для исполнения «У» +50°С, для исполнения «Т» +55°С;
-
нижнее значение температуры окружающего воздуха: при эксплуатации −45°С;
-
положение трансформатора в пространстве — любое.

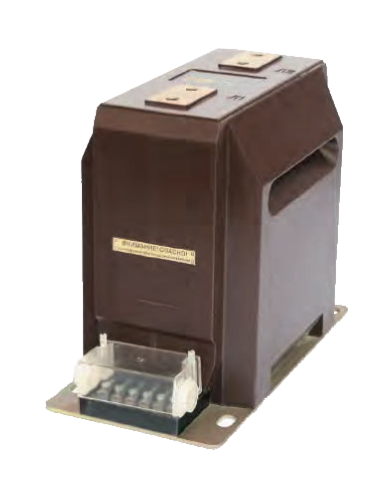

ОПИСАНИЕ КОНСТРУКЦИИ
Трансформатор изготавливается в виде опорной конструкции, представляет собой блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов со вторичными обмотками, залит компаундом на основе эпоксидной смолы. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют два варианта исполнения и расположены в нижней части трансформатора.
Пример условного обозначения трансформатора:
-
опорный трансформатор тока с литой изоляцией на номинальное напряжение 20 кВ, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 5 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 10 В·А для подключения цепей измерения, класса точности 10P нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:
Трансформатор тока ТОЛ-СЭЩ-20-01-0,2S/0,5/10P-5/10/15-300/5 У2.
Рис. 15. Схема подключения трансформаторов ТОЛ-СЭЩ-20
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-20
Таблица 5
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300;
400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
1; 2; 3; 4; 5 |
Номинальные вторичные нагрузки с коэффициентом мощности, В·А
-
обмотки для измерения: cos φ2=1/cos φ2=0,8 (нагрузка индуктивно-активная)
-
обмотки для защиты: cos φ2=0,8 (нагрузка индуктивно-активная)
|
1; 2; 2,5; 3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60 |
Номинальный класс точности:
— для измерений и учета / — для защиты |
0,2S; 0.2; 0,5S; 0.5; 1; 3; 5; 10 / 5P; 10P |
|
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более |
2-35 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более |
2-35 |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01, 02, 03, 11, 12, 13,
21, 22, 23, 31, 32, 33 |
Исп. 04, 05, 06, 14, 15, 16,
24, 25, 26, 34, 35, 36 |
Исп. 07, 08, 09, 17, 18, 19,
27, 28, 29, 37, 38, 39 |
|
|
5 |
0,5 |
1 |
— |
|
10 |
1 |
2 |
— |
|
15 |
1,6 |
3 |
— |
|
20 |
2 |
4 |
— |
|
30 |
3 |
6 |
— |
|
40 |
4 |
6 |
8 |
|
50 |
5 |
10 |
20 |
|
75, 80 |
8 |
16 |
31,5 |
|
100 |
10 |
20 |
40 |
|
150 |
16 |
31,5 |
40 |
|
200 |
20 |
40 |
— |
|
250 |
25 |
40 |
— |
|
300 |
31,5 |
40 |
— |
|
400-2500 |
40 |
— |
— |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01, 02, 03, 11, 12, 13,
21, 22, 23, 31, 32, 33 |
Исп. 04, 05, 06, 14, 15, 16,
24, 25, 26, 34, 35, 36 |
Исп. 07, 08, 09, 17, 18, 19,
27, 28, 29, 37, 38, 39 |
|
|
5 |
1,25 |
2,5 |
— |
|
10 |
2,5 |
5 |
— |
|
15 |
4 |
7,5 |
— |
|
20 |
5 |
10 |
— |
|
30 |
7,5 |
15 |
— |
|
40 |
10 |
15 |
20 |
|
50 |
12,5 |
25 |
50 |
|
75, 80 |
20 |
40 |
78,8 |
|
100 |
25 |
50 |
100 |
|
150 |
40 |
78,8 |
100 |
|
200 |
50 |
100 |
— |
|
250 |
62,5 |
100 |
— |
|
300 |
78,8 |
100 |
— |
|
400-2500 |
100 |
— |
— |
Рис. 16. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-01, 02, 03, 04, 05, 06, 07, 08, 09, 31, 32, 33, 34, 35, 36, 37, 38, 39
Трансформаторы исполнений 01, 02 ...09, имеют возможность заземления вторичной обмотки. Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.
Трансформаторы исполнений 31, 32, ...39 имеют специальные изолирующие барьеры из компаунда, расположенные в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора), а также трансформаторы имеют возможность заземления вторичной обмотки. Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.
|
Тип трансформатора |
Номинальный первичный ток, А |
Размеры |
Масса, не более, кг |
|
а |
L1 |
L2 |
L3 |
L4 |
L5 |
|
ТОЛ-СЭЩ-20-01, −04, −07 |
20-800 |
40 |
282 |
280 |
355 |
89 |
289 |
35 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
|
ТОЛ-СЭЩ-20-31, −34, −37 |
20-800 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
|
ТОЛ-СЭЩ-20-02, −05, −08 |
20-800 |
40 |
346 |
344 |
419 |
153 |
353 |
42 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
|
ТОЛ-СЭЩ-20-32, −35, −38 |
20-800 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
|
ТОЛ-СЭЩ-20-03, −06, −09 |
20-800 |
40 |
410 |
408 |
483 |
217 |
417 |
53 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
|
ТОЛ-СЭЩ-20-33, −36, −39 |
20-800 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
70 |
Рис. 17. Расположение выводов ТОЛ-СЭЩ-20
Рис. 18.1. — 18.4. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-11÷19, 21÷29
Трансформаторы исполнений 11, 12 ...19 без заземления вторичной обмотки.
Трансформаторы исполнений 21, 22 ...29 со специальными изолирующими барьерами из компаунда, расположенные в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора).
Трансформаторы исполнений 11-19 и 21-29 возможно изготавливать с гибкими вторичными выводами.
|
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
Размеры, мм
|
Масса, не более, кг |
|
а |
L1 |
L2 |
L3 |
|
ТОЛ-СЭЩ-20-11, −14, −17 |
20-800 |
18.1 |
40 |
282 |
110 |
289 |
35 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.3 |
70 |
|
ТОЛ-СЭЩ-20-21, −24, −27 |
20-800 |
18.2 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.2, 18.3 |
70 |
|
ТОЛ-СЭЩ-20-12, −15, −18 |
20-800 |
18.1 |
40 |
346 |
174 |
353 |
42 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.3 |
70 |
|
ТОЛ-СЭЩ-20-22, −25, −28 |
20-800 |
18.2 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.2, 18.3 |
70 |
|
ТОЛ-СЭЩ-20-13, −16, −19 |
20-800 |
18.1 |
40 |
410 |
238 |
417 |
53 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.3 |
70 |
|
ТОЛ-СЭЩ-20-23, −26, −29 |
20-800 |
18.2 |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
18.2, 18.3 |
70 |
ТОЛ-СЭЩ-20-11, −14, −17
с переключением по первичной стороне |
20-600 |
18.1, 18.4 |
40 |
282 |
110 |
289 |
35 |
ТОЛ-СЭЩ-20-21, −24, −27
с переключением по первичной стороне |
18.2, 18.4 |
ТОЛ-СЭЩ-20-12, −15, −18
с переключением по первичной стороне |
18.1, 18.4 |
346 |
174 |
353 |
42 |
ТОЛ-СЭЩ-20-22, −25, −28
с переключением по первичной стороне |
18.2, 18.4 |
ТОЛ-СЭЩ-20-13, −16, −19
с переключением по первичной стороне |
18.1, 18.4 |
410 |
238 |
417 |
53 |
ТОЛ-СЭЩ-20-23, −26, −29
с переключением по первичной стороне |
18.2, 18.4 |
Рис. 19.1. — 19.5. Габаритные, установочные и присоединительные размеры трансформатора тока ТОЛ-СЭЩ-20-11÷19, 21÷29 с гибкими выводами
|
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
Размеры, мм |
Масса, не более, кг |
|
а |
L1 |
L2 |
L3 |
|
ТОЛ-СЭЩ-20-11, −14, −17 |
20-800 |
19.1
19.5**
|
40 |
282 |
110 |
289 |
35 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.3, 19.5** |
70 |
|
ТОЛ-СЭЩ-20-21, −24, −27 |
20-800 |
19.2
19.5**
|
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.2, 19.3, 19.5** |
70 |
|
ТОЛ-СЭЩ-20-12, −15, −18 |
20-800 |
19.1
19.5**
|
40 |
346 |
174 |
353 |
42 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.3, 19.5** |
70 |
|
ТОЛ-СЭЩ-20-22, −25, −28 |
20-800 |
19.2,
19.5**
|
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.2, 19.3, 19.5** |
70 |
|
ТОЛ-СЭЩ-20-13, −16, −19 |
20-800 |
19.1
19.5**
|
40 |
410 |
238 |
417 |
53 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.3, 19.5** |
70 |
|
ТОЛ-СЭЩ-20-23, −26, −29 |
20-800 |
19.2, 19.5** |
40 |
|
1000, 1500 |
60 |
|
2000, 2500 |
19.2, 19.3, 19.5** |
70 |
ТОЛ-СЭЩ-20-11, −14, −17
с переключением по первичной стороне |
20-600 |
19.1, 19.4, 19.5** |
40 |
282 |
110 |
289 |
35 |
ТОЛ-СЭЩ-20-21, −24, −27
с переключением по первичной стороне |
19.2, 19.4, 19.5** |
ТОЛ-СЭЩ-20-12, −15, −18
с переключением по первичной стороне |
19.1, 19.4, 19.5** |
346 |
174 |
353 |
42 |
ТОЛ-СЭЩ-20-22, −25, −28
с переключением по первичной стороне |
19.2, 19.4, 19.5** |
ТОЛ-СЭЩ-20-13, −16, −19
с переключением по первичной стороне |
19.1, 19.4, 19.5** |
410 |
238 |
417 |
53 |
ТОЛ-СЭЩ-20-23, −26, −29
с переключением по первичной стороне |
19.2, 19.4, 19.5** |
* размер L согласно заказа;
** для исполнения трансформаторов с 4-мя и 5-ю вторичными обмотками (до 10 вторичных выводов).
