Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.
Трансформатор изготавливается в климатическом исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
— верхнее значение температуры окружающего воздуха для исполнения «У» +50°С, для исполнения «Т» + 55°С;
— нижнее значение температуры окружающего воздуха:
-
при эксплуатации −45°С;
-
при транспортировании и хранении −50°С;
-
положение трансформатора в пространстве — любое.
ОПИСАНИЕ КОНСТРУКЦИИ

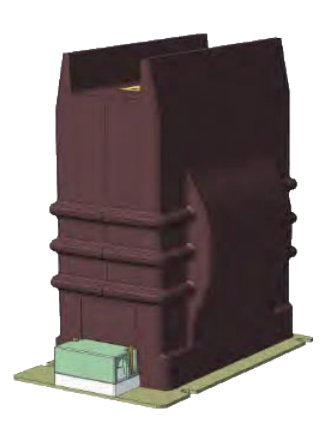

Трансформатор выполнен в виде опорной конструкции. Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора.
В верхней части трансформаторы имеют специальные изолирующие барьеры из компаунда, позволяющие уменьшить расстояние между проводниками сосед- них фаз (при условии изолировки шин за габаритами трансформатора).
Трансформаторы имеют возможность заземления вторичной обмотки.
Пример условного обозначения трансформатора:
-
опорный трансформатор тока с литой изоляцией на номинальное напряжение 35 кВ, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 5 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 10 В·А для подключения цепей измерения, класса точности 10P нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «У», категории размещения 2 по ГОСТ 15150-69:
Трансформатор тока ТОЛ-СЭЩ-35-01-0,2S/0,5/10P-5/10/15-300/5 У2
Рис. 20. Схемы подключения трансформаторов ТОЛ-СЭЩ-35
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-35
Таблица 6
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
35 (27*) |
|
Наибольшее рабочее напряжение, кВ |
40.5 (30*) |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300;
400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 |
|
Число вторичных обмоток |
5 |
Номинальные вторичные нагрузки с коэффициентом мощности, В·А:
-
обмотки для измерения: cos φ2=1/ cos φ2=0,8 (нагрузка индуктивно-активная)
-
обмотка для защиты: cos φ2=0,8 (нагрузка индуктивно-активная)
|
1; 2; 2,5 / 3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60 |
Номинальный класс точности:
— для измерений и учета / — для защиты |
0.2S; 0.2; 0.5S; 0.5; 1; 3; 5; 10 / 5P; 10P |
|
Номинальная предельная кратность КНОМ вторичной обмотки для защиты, не более |
2-35 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ, не более |
2-35 |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01, 02, 03 |
Исп. 04, 05, 06 |
Исп. 07, 08, 09 |
|
|
5 |
0.5 |
1 |
— |
|
10 |
1 |
2 |
— |
|
15 |
1.6 |
3 |
— |
|
20 |
2 |
4 |
— |
|
30 |
3 |
6 |
— |
|
40 |
4 |
6 |
8 |
|
50 |
5 |
10 |
20 |
|
75; 80 |
8 |
16 |
31.5 |
|
100 |
10 |
20 |
40 |
|
150 |
16 |
31.5 |
40 |
|
200 |
20 |
40 |
— |
|
250 |
25 |
40 |
— |
|
300 |
31.5 |
40 |
— |
|
400-2500 |
40 |
— |
— |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01, 02, 03 |
Исп. 04, 05, 06 |
Исп. 07, 08, 09 |
|
|
5 |
1.25 |
2.5 |
— |
|
10 |
2.5 |
5 |
— |
|
15 |
4 |
7.5 |
— |
|
20 |
5 |
10 |
— |
|
30 |
7.5 |
15 |
— |
|
40 |
10 |
15 |
20 |
|
50 |
12.5 |
25 |
50 |
|
75; 80 |
20 |
40 |
78.8 |
|
100 |
25 |
50 |
100 |
|
150 |
40 |
78.8 |
100 |
|
200 |
50 |
100 |
— |
|
250 |
62.5 |
100 |
— |
|
300 |
78.8 |
100 |
— |
|
400-2500 |
100 |
— |
— |
* — ТОЛ-СЭЩ-35 (для ЖД)
По требованию заказчика трансформаторы могут быть изготовлены с отдельными параметрами, отличных от указанных в таблице 6. В зависимости от возможных комбинаций технических параметров, указанных в таблице, трансформаторы изготавливаются в трех габаритных размерах.
Рис. 21.1. — 21.3. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-01, −04, −07
Рис. 22.1. — 22.3. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-02, −03, −05, −06,-08, −09
|
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
а, мм |
Покрытие первичных контактов |
Масса, не бо- лее, кг |
|
ТОЛ СЭЩ-35 01, 04, 07 |
5-800 |
21.1 |
40 |
без покрытия (латунь) |
64 |
|
1000-1500 |
60 |
|
2000, 2500 |
21.1, 21.2 |
80 |
серебро (медь) |
|
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
а, мм |
Размеры L1 L2 |
L3 |
Покрытие первичных контактов |
Масса, не более, кг |
|
ТОЛ СЭЩ-35 02, 05, 08 |
20-800 |
21.1 |
40 |
390 |
438 |
485 |
без покрытия (латунь) |
70 |
|
1000-1500 |
60 |
|
2000, 2500 |
21.1, 21.2 |
80 |
серебро (медь) |
|
ТОЛ СЭЩ-35 03, 06, 09 |
20-800 |
21.1 |
40 |
465 |
513 |
560 |
без покрытия (латунь) |
90 |
|
1000-1500 |
60 |
|
2000, 2500 |
21.1, 21.2 |
80 |
серебро (медь) |
Рис. 23.1. — 23.3. Расположение выводов ТОЛ-СЭЩ-35 (защитная крышка условно не показана)
ТРАНСФОРМАТОР ТОКА ТОЛ-СЭЩ-35-IV
НАЗНАЧЕНИЕ
Обеспечивает передачу сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, предназначен для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.
ОПИСАНИЕ КОНСТРУКЦИИ
Трансформатор выполнен в виде опорной конструкции. Корпус выполнен из компаунда на основе циклоалифатической смолы, который одновременно является изоляцией, обеспечивает защиту обмоток от механических и климатических воздействий. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки.
Трансформатор изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69 и предназначен для работы в следующих условиях:
-
верхнее значение температуры окружающего воздуха для исполнения «УХЛ» +50°С, для исполнения «Т» +65°С;
-
нижнее значение температуры окружающего воздуха −60°С для исполнения «У», −10°С для исполнения «Т»;
-
положение трансформатора в пространстве — вертикальное;
-
трансформатор рассчитан на суммарную механическую нагрузку от ветра 40 м/с, гололеда с толщиной стенки льда 20 мм и оттяжения проводов не более 500Н (50 кгс).
Пример условного обозначения трансформатора:
-
опорный трансформатор с литой изоляцией на номинальное напряжение 35 кВ, IV степени загрязнения по ГОСТ 9920-89, конструктивного варианта исполнения 01, с вторичными обмотками класса точности 0,2S и нагрузкой 10 В·А для коммерческого учета, класса точности 0,5 и нагрузкой 15 В·А для подключения цепей защиты, на номинальный первичный ток 300 А, номинальный вторичный ток 5 А, климатического исполнения «УХЛ», категории размещения 1 по ГОСТ 15150-69 при его заказе и в документации другого изделия:
Трансформатор тока ТОЛ-СЭЩ-35-IV-01-0,2S/0,5/10P-10/15/30-300/5 УХЛ1 ТУ3414-178-15356352-2012
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТРАНСФОРМАТОРОВ ТОЛ-СЭЩ-35-IV
Таблица 7
|
Наименование параметра |
Значение параметра |
|
Конструктивный вариант исполнения |
01, 02, 03, 04, 05, 06, 14, 15, 16 |
21, 21Э |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200 |
600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
1; 2; 3; 4; 5; 6 |
Номинальная вторичная нагрузка, В·А вторичных обмоток:
— для измерения: при cos φ2=1,
при cos φ2=0,8 (нагрузка индуктивно-активная)
— для защиты: при cos φ2=0,8 (нагрузка индуктивно-активная) |
1;2; 2.5;
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60
3; 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60 |
Номинальный класс точности:
— для измерений и учета
— для защиты |
0.2S; 0.2; 0.5S; 0.5; 1; 3; 5; 10
5P; 10Р |
|
Номинальная предельная кратность КНОМ вторичной обмотки для защиты |
от 2 до 35 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, КБНОМ |
от 2 до 35 |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01; 04; 14 |
Исп. 02, 05; 15 |
Исп. 03; 06; 16 |
Исп. 21* |
|
|
5 |
0,5 |
1 |
— |
— |
|
|
10 |
1 |
2 |
— |
— |
|
|
15 |
1,6 |
3 |
— |
— |
|
|
20 |
2 |
4 |
— |
— |
|
|
30 |
3 |
6 |
— |
— |
|
|
40 |
4 |
6 |
8 |
— |
|
|
50 |
5 |
10 |
20 |
— |
|
|
75, 80 |
8 |
16 |
31,5 |
— |
|
|
100 |
10 |
20 |
40 |
— |
|
|
150 |
16 |
31,5 |
40 |
— |
|
|
200 |
20 |
40 |
— |
— |
|
|
250 |
25 |
40 |
— |
— |
|
|
300 |
31,5 |
40 |
— |
— |
|
|
400-1200 |
40 |
— |
— |
— |
|
|
600-1500 |
— |
— |
— |
50 |
|
|
2000-3000 |
— |
— |
— |
57 |
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
Исп. 01; 04; 14 |
Исп. 02, 05; 15 |
Исп. 03; 06; 16 |
Исп. 21* |
|
|
5 |
1,25 |
2,5 |
— |
— |
|
|
10 |
2,5 |
5 |
— |
— |
|
|
15 |
4 |
7,5 |
— |
— |
|
|
20 |
5 |
10 |
— |
— |
|
|
30 |
7,5 |
15 |
— |
— |
|
|
40 |
10 |
15 |
20 |
— |
|
|
50 |
12,5 |
25 |
50 |
— |
|
|
75, 80 |
20 |
40 |
78,8 |
— |
|
|
100 |
25 |
50 |
100 |
— |
|
|
150 |
40 |
78,8 |
100 |
— |
|
|
200 |
50 |
100 |
— |
— |
|
|
250 |
62,5 |
100 |
— |
— |
|
|
300 |
78,8 |
100 |
— |
— |
|
|
400-1200 |
100 |
— |
— |
— |
|
|
600-1500 |
— |
— |
— |
128 |
|
|
2000-3000 |
— |
— |
— |
145 |
* данные для трехсекундного тока термической стойкости, кА
По требованию заказчика возможно изготовление трансформаторов с другими: числом вторичных обмоток, номинальным классом точности, номинальной предельной кратностью вторичной обмотки.
Рис. 25.1., 25.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-01, 02, 03
Рис. 26.1., 26.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-04, 05, 06
Рис. 27.1., 21.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-14, 15, 16
Рис. 28.1., 28.2. Габаритные, установочные, присоединительные размеры и масса трансформатора тока ТОЛ-СЭЩ-35-IV-14, 15, 16
|
Тип трансформатора |
Номинальный первичный ток, А |
а, мм |
Покрытие первичных контактов |
Климатическое исполнение |
Рис. |
|
ТОЛ СЭЩ-35-IV-21 |
600-800 |
10 |
никелирование (медь) |
УХЛ1, Т1 |
28.2 |
|
1000, 1200 |
|
1500, 2000 |
15 |
28.1 |
|
2500, 3000 |
20 |
|
|
|
