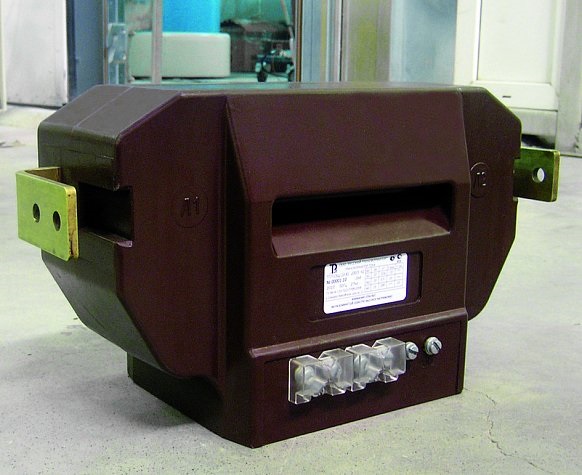

Трансформатор тока ТПЛ-СЭЩ-10-81 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПЛ-СЭЩ-10-81предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.
Трансформатор ТПЛ-СЭЩ-10-81 изготавливают в климатическом исполнении “У” или “Т”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C - для исполнения "У", и +55°C - для исполнения "Т", нижнее – до -45°C для исполнения "У" и -10°C для исполнения "Т";
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

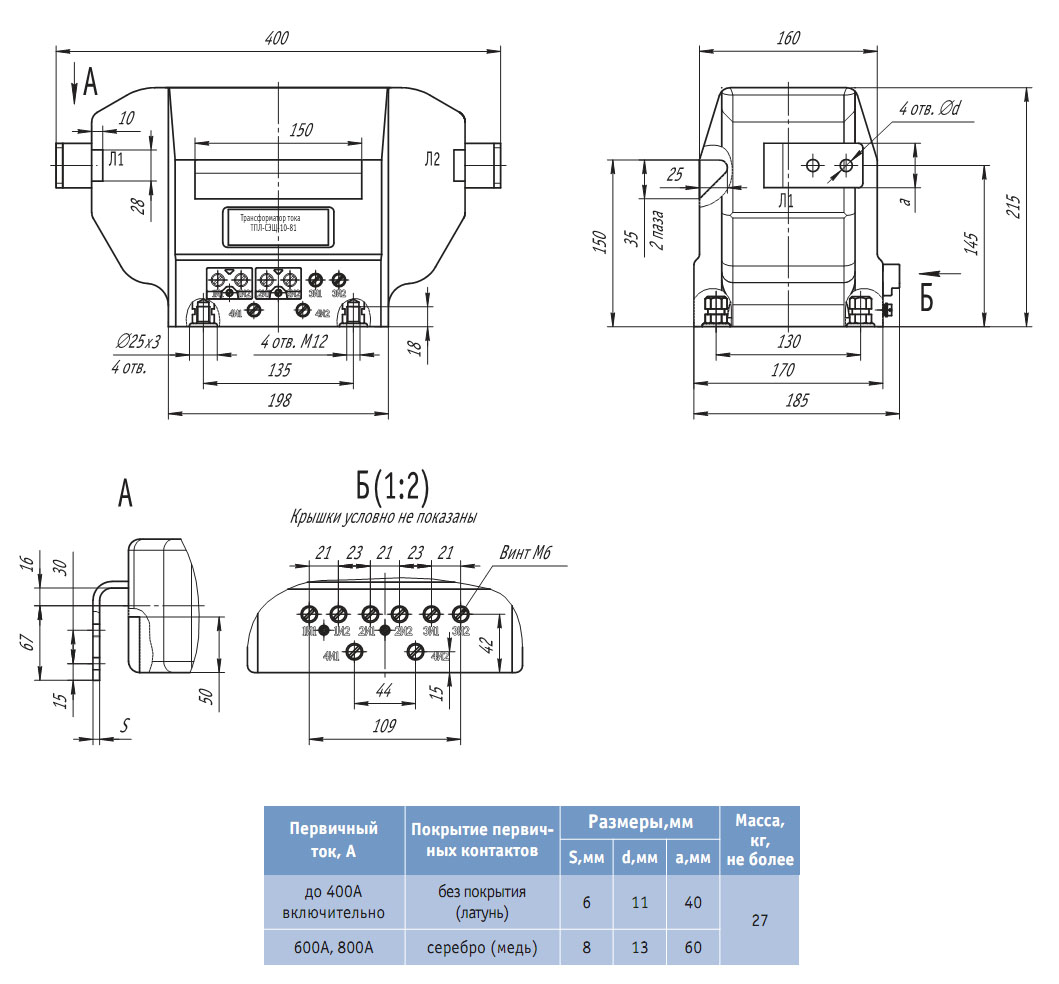

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-СЭЩ-10-81
.jpg)
Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!
Основные технические характеристики трансформатора ТПЛ-СЭЩ-10-81:
|
Параметр |
Значение |
|
Величина номинального напряжения, кВ |
10 |
|
Величина наибольшего рабочего напряжения, кВ |
12 |
|
Величина номинальной частоты переменного тока, Гц |
50 |
|
Величина номинального первичного тока, А |
20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; |
|
Величина номинального вторичного тока, А |
5 |
|
Количество вторичных обмоток, не более, шт. |
4 |
|
Значение номинальной нагрузки вторичных обмоток при cosφ=0,8, ВА:
- для измерений
- для защиты
|
5; 10
15 |
|
Значение классов точности вторичных обмоток:
- для измерений
- для защиты
|
0,2S; 0,2; 0,5S; 0,5
5P; 10P
|
|
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее |
10 |
|
Величина номинального коэффициента безопасности приборов вторичной обмотки для измерений, не более |
10 |
|
Значение односекундного тока термической стойкости, кА, при номинальном первичном токе, А
20
30
50
75
100
150
200
300
400
600; 800
|
2
3
5
8
10
16
20
31,5
40
40
|
|
Значение односекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А
20
30
50
75
100
150
200
300
400
600; 800
|
5
7,5
12,5
20
25
40
50
78,8
100
100
|
|
Жирным шрифтом выделены стандартные величины
|
Конструкция трансформатора ТПЛ-СЭЩ-10-81. Трансформатор ТПЛ-СЭЩ-10-81 имеет вид опорно-проходной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТПЛ-СЭЩ-10-81 расположены выводы вторичных обмоток. Выводы первичной обмотки располагаются на боковых поверхностях.
